| Номер в госреестре | 81789-21 |
| Наименование СИ | Установка для поверки и калибровки счетчиков электрической энергии |
| Обозначение типа СИ | ELMA-8315B |
| Изготовитель | Applied Precision Ltd., Словакия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки и калибровки счетчиков электрической энергии ELMA-8315B (далее по тексту - установка) предназначена для воспроизведений и измерений напряжения и силы переменного тока, угла фазового сдвига, активной, реактивной, полной мощности.
Принцип действия основан на формировании стабилизированных значений напряжения и силы переменного тока, угла фазового сдвига, частоты на выходе установки.
Конструктивно установка выполнена в специальной стойке и представляет собой многофункциональное рабочее место и позволяет одновременно испытывать до 64-х однофазных или трёхфазных счётчиков.
Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Сигналы с выходов усилителей напряжения поступают на подключенные параллельно цепи напряжения эталонного счетчика и всех поверяемых счетчиков. Сигналы с выходов усилителей тока поступают в разрыв токовых цепей эталонного счетчика и на трехфазные развязывающие трансформаторы тока, соединенные между собой последовательно. К выходным обмоткам трансформаторов тока подключаются токовые цепи счетчика.
Трансформаторы тока работают в режиме короткого замыкания, что обеспечивает отсутствие взаимного влияния фазных сигналов тока и напряжения при поверке счетчиков. Заданные параметры выходных сигналов измеряются эталонным счетчиком.
Защита от несанкционированного доступа к внутренним к частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счётчика RS 2330A и трехфазного генератора сигналов SG 2330B.
Общий вид средства измерений представлен на рисунке 1.

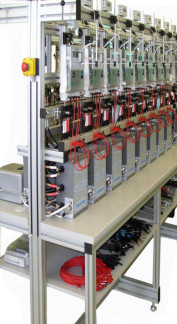

Рисунок 1 - Общий вид средства измерений
Управление режимами работы трехфазного генератора сигналов SG 2330B и эталонного счётчика RS 2330A, вывод информации на дисплей осуществляются посредством встроенного микроконтроллера с предустановленным программным обеспечением.
Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ПО трехфазного генератора сигналов SG 2330B | ПО эталонного счетчика RS 2330A |
| Номер версии (идентификационный номер) ПО | Firmware SG | Firmware RS |
| Цифровой идентификатор ПО | 9.46 | 9.07 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений/измерений напряжения переменного тока, В | от 30 до 300 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % | ±0,2 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±0,05 |
| Диапазон воспроизведений/измерений силы переменного тока, А | от 0,001 до 120 |
| Пределы допускаемой относительной погрешности воспроизведений силы переменного тока, % | ±0,2 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±0,05 |
| Угол фазового сдвига между напряжением и током первой гармоники, градус | от минус 180 до 180 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током первой гармоники, градус | ±0,01 |
| Диапазон измерений активной мощности, Вт | от 0,03 до 108000 |
| Пределы допускаемой относительной погрешности измерений активной мощности, % | ±0,05 |
| Диапазон измерений реактивной мощности, вар | от 0,03 до 108000 |
| Пределы допускаемой относительной погрешности измерений реактивной мощности, % | ±0,05 |
| Диапазон измерений полной мощности, ВА | от 0,03 до 108000 |
| Пределы допускаемой относительной погрешности измерений полной мощности, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±22 |
| - частота переменного тока, Г ц | 50±2,5 |
| - максимальная потребляемая мощность, кВ • А | 20 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 760x600x1710 |
| Масса, кг, не более | 115 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на переднюю панель установки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для поверки и калибровки счетчиков электрической энергии | ELMA-8315B | 1 шт. (зав. № 2087010139) |
| Блок управления питанием | CU 2330В | 1 шт. (зав. № 6577010147) |
| Эталонный счётчик | RS 2330А | 1 шт. (зав. № 4066050475) |
| Трехфазный генератор сигналов | SG 2330B | 1 шт. (зав. № 4050050276) |
| Преобразователь уровня измерительных сигналов | ST 1125B | 3 шт. (зав. № 6106120956) (зав. № 6106120957) (зав. № 6106120958) |
| Блок усилителей напряжения и тока фазы | PU 4380A | 6 шт. (зав. № 031607644) (зав. № 061609778) (зав. № 091614124) (зав. № 031607647) (зав. № 0516223958) (зав. № 0916114128) |
| Трехфазный блок сетевых предохранителей | MU 1320B | 1 шт. (зав. № 6737010347) |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Описание управления программой» руководства по эксплуатации.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Приказ Росстандарта от 29 мая 2018 года N 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц
Приказ Росстандарта от 14 мая 2015 года N 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110 "8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
Техническая документация фирмы «Applied Precision Ltd.», Словакия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 27.10.2025 |
