| Номер в госреестре | 81777-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСП-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные с понтоном, номинальной вместимостью 20000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных с понтоном РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища, сферической крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВСП-20000 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Красноярский край, Эвенкийский район, п. Куюмба, ГНПС «Куюмба», «Иркутское РНУ» ООО «Транснефть-Восток».

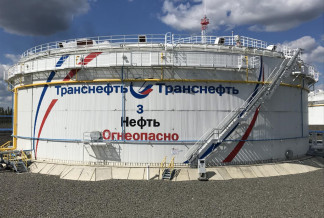

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных с понтоном РВСП-20000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров стальных вертикальных теплоизолированных с понтоном РВСП-20000 не предусмотрено.
цилиндрических
отсутствует
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | МП 0010-2020 | 1 экз. |
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным с понтоном РВСП-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
