| Номер в госреестре | 81666-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "Дальневосточный завод металлоконструкций" (ООО "Дальневосточный завод металлоконструкций"), г. Хабаровск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-20 зав. №№ 22.20, 22.21 представляют собой сварные горизонтальные цилиндрические двухсекционные конструкции наземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества. Резервуары в теплоизоляции.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории объекта АО «Транснефть - Восток» (котельная ПСП «Джалинда» Нерюнгринского РНУ), Россия, Амурская область, Сковородинский район.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1.

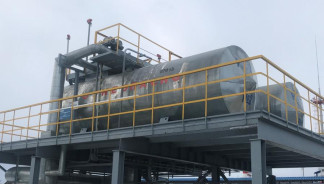

Рисунок 1 - Общий вид резервуаров РГС-20 Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| - 1 секция | 17 |
| - 2 секция | 3 |
| Пределы допускаемой относительной | |
| погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С - атмосферное давление, кПа | от - 50 до + 50 от 84 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 2 шт. |
Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах. ФР.1.29.2019.35456.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
