| Номер в госреестре | 81588-21 |
| Наименование СИ | Мерник технический 1-го класса вертикальный |
| Обозначение типа СИ | МТ-ВИЦ-250Н-1 |
| Изготовитель | Общество с ограниченной ответственностью "КОРОЛАН" (ООО "КОРОЛАН"), Московская обл, г. Черноголовка |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник технический 1-го класса вертикальный МТ-ВИЦ-250Н-1 (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или
налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. Знак поверки наносится на свидетельство о поверке. Мерник пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

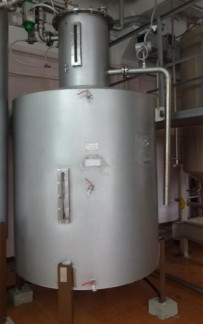

Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики мерника МТ-ВИЦ-250Н-1, зав.№ 21-25/07-02
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 2500 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Таблица 2 - Технические характеристики мерника МТ-ВИЦ | - 2 0 Н- 1 з а в. № 21 1 2 / 0 7 1 0 2 |
| Наименование характеристики | Значение |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 1480х1406х2900 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса вертикальный МТ-ВИЦ-250Н-1 | МТ-ВИЦ-250Н-1, зав.№ 21-25/07-02 | 1 шт. |
| Паспорт | 21-25/07-02 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 21-25/07-02 ПС
Нормативные документы, устанавливающие требования к мернику техническому 1-го класса вертикальному МТ-ВИЦ-250Н-1
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
