| Номер в госреестре | 81560-21 |
| Наименование СИ | Тахографы цифровые |
| Обозначение типа СИ | EFAS-4.8 |
| Изготовитель | ?ма Intellic GmbH, Австрия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахографы цифровые EFAS-4.8 (далее - тахографы) предназначены для измерений количества электрических импульсов от датчиков движения, определения на их основе скорости, пройденного пути автотранспортных средств, хранения шкалы времени.
Принцип действия тахографов основан на подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути.
Электрические импульсы от датчиков движения поступают в электронные блоки тахографов, где обрабатываются микропроцессором по заданным алгоритмам.
Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесные транспортные средства осуществляется в соответствии с руководством по эксплуатации.
Результаты измерений сохраняются в энергонезависимой памяти тахографов, отображаются в графическом виде и на чеке.
Конструктивно тахографы представляют собой моноблочную конструкцию. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки карт водителя.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими количество импульсов на один километр пройденного пути от 1000 до 25000.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки по заявлению владельца тахографа или лица, представившего его на поверку.
Общий вид тахографов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения знака утверждении типа представлены на рисунке 2.
| Место | нанесения |
| знака | утверждения |
| типа |

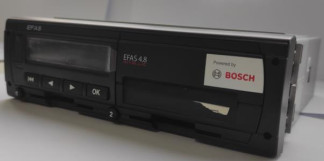

Рисунок 1 - Общий вид тахографов
Тахографы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | E4T012 |
| Номер версии (идентификационный номер ПО) | 03.52 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений пройденного пути, км | от 1 до 9999999,9 |
| Пределы допускаемой относительной погрешности* измерений пройденного пути, % | ±1 |
| Диапазон измерений скорости, км/ч | от 20 до 180 |
| Пределы допускаемой абсолютной погрешности* измерений скорости, км/ч | ±1 |
| Пределы допускаемой абсолютной погрешности хранения шкалы времени на интервале времени 24 ч, с | ±2 |
| * без учета составляющей погрешности априорно измеренного значения характеристического коэффициента | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 8 до 32 |
| Масса, кг, не более | 1,1 |
| Габаритные размеры, мм, не более - длина | 190 |
| - ширина | 180 |
| - высота | 60 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -25 до +80 |
| - относительная влажность окружающего воздуха при температуре от 25°С до 55 °С, %, не более | 93 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографов в виде наклейки.
Таблица 4 - Комплектность тахографов
| Наименование | Обозначение | Количество |
| 1 Тахограф цифровой | EFAS-4.8 | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 шт. (на сайте заявителя) |
| 3 Руководство для водителя | - | 1 шт. |
| 4 Паспорт | - | 1 шт. |
| 5 Методика поверки | 842-20-10 МП | 1 шт. |
п. 5 «Настройки, осуществляемые водителем» руководства по эксплуатации.
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 83 |
| Поверителей | 4 |
| Актуальность данных | 27.06.2025 |
