| Номер в госреестре | 81510-21 |
| Наименование СИ | Пикнометры напорные |
| Обозначение типа СИ | Нет данных |
| Изготовитель | Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") |
| Год регистрации | 2021 |
| Срок свидетельства | 09.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических, предназначенных для прецизионных измерениях плотности жидкостей, а также для проведения поверки и калибровки поточных преобразователей плотности.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений, реализуемого установками пикнометрическими.

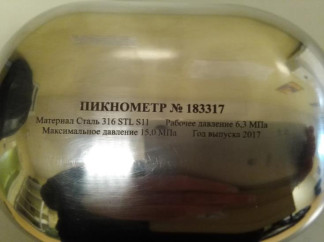

Общий вид пикнометров показан на рисунке 1.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра — нержавеющая сталь марки 316 STL S11.
Пломбирование пикнометров не предусмотрено. Знак поверки наносится на свидетельство о поверке пикнометра и (или) паспорт пикнометра. Нанесение знака поверки на корпус пикнометра не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 | 1000± 100 |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра, см3 | ± 0,025 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 оС, см3 “С"1, не более | 0,02 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 МПа"1, не более | 0,02 |
| Наименование характеристики | Значение |
| Материал корпуса пикнометра | Нержавеющая сталь 316L |
| Наименьший диаметр проходного сечения кранов пикнометра, мм | 10,3 |
| Условия эксплуатации: | |
| - исследуемые жидкости | Жидкости углеводородного состава не агрессивные к материалу пикнометра и уплотнений запорных кранов |
| - рабочее давление жидкости, МПа, не более | 6,3 |
| - температура жидкости, °С | от 0 до 70 |
| - температура окружающей среды при отборе пробы жидкости в пикнометры, °С | от - 25 до +50 |
| - относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, % | до 99 |
| Масса пустого пикнометра, кг, не более | 4,5 |
| Габаритные размеры пикнометра, мм, не более - диаметр - высота | 120 330 |
| Срок службы пикнометра, лет, не менее | 10 |
наносится в центральной части титульных листов руководства по эксплуатации и паспорта на пикнометр типографским способом.
Таблица 3 - Комплектность пикнометров напорных
| Наименование | Обозначение | Количество |
| Пикнометр напорный | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Пикнометры напорные. Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
| Методика поверки | МП 2302-0125-2020 | 1 экз. |
приведены в разделе 6 «Проведение измерений» документа «Пикнометры напорные. Руководство по эксплуатации и техническому обслуживанию».
ТУ 26.51.66.190-003-99081794-2017Пикнометры напорные. Технические условия
