| Номер в госреестре | 81278-21 |
| Наименование СИ | Система газоаналитическая комплексная |
| Обозначение типа СИ | МЕХА 7400Н |
| Изготовитель | Horiba Ltd., Япония |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система газоаналитическая комплексная МЕХА 7400Н (далее по тексту - система) предназначена для автоматического непрерывного измерения объемной доли диоксида углерода, оксида углерода, метана, углеводородов, оксида азота в отработавших газах транспортных средств.
Система предназначена для анализа проб отработавших газов транспортных средств с двигателями внутреннего сгорания, работающими на различных видах топлива: бензины, дизельные топлива, сжатый и сжиженный газы.
Принцип действия системы основан на измерении объемной доли загрязняющих веществ в отобранных пробах отработавших газов транспортных средств при помощи набора газоанализаторов, основанных на инфракрасном оптико-абсорбционном, пламенно-ионизационном, хемилю-минесцентном и магнитопневматичском методах измерения.
Система состоит из следующих основных функциональных блоков: измерительный блок, блок подачи газовых смесей, блоки отбора пробы, блок управления MCU.
Измерительный блок состоит из набора газоанализаторов, предназначенных для измерения объемной доли загрязняющих веществ в анализируемых пробах газовых смесей и приведенных в таблице 1. Конструктивно газоанализаторы монтируются в системной стойке и в стойках OVN. Каждый из газоанализаторов имеет две линии отбора пробы.
Таблица 1 - Газоанализаторы, входящие в систему
| Модель газоанализатора | Определяемый компонент | Диапазон измерений | Метод измерения |
| Для разбавленной (РП) пробы отработавших газов | |||
| 1 | 2 | 3 | 4 |
| AIA-721A1) | Оксид углерода (СО) | от 0 до 1000 млн-1 включ. | инфракрасный оптикоабсорбционный |
| AIA-7221) | Диоксид углерода (СО2) | от 0 до 3 % об.д. включ. | инфракрасный оптикоабсорбционный |
| CLA-750A1) | Оксид азота и сумма оксидов азота (NO, NOx) | от 0 до 500 млн-1 включ. | хемилюминесцентный |
| FIA-725A2) | Углеводороды (СНх) | от 0 до 1000 млн-1 включ. | пламенно ионизационный |
| FIA-721HA2) | Метан (CH4) | от 0 до 500 млн-1 включ. | пламенно ионизационный |
| Для неразбавленной (НРП) пробы отработавших газов | |||
| 1 | 2 | 3 | 4 |
| AIA-721A1} | Оксид углерода (СО) | от 0 до 5000 млн-1 включ. | инфракрасный оптикоабсорбционный |
| AIA-7221) | Оксид углерода (СО) | от 0 до 12 % об.д. включ. | инфракрасный оптикоабсорбционный |
| Диоксид углерода (СО2) | от 0 до 20 % об.д. включ. | инфракрасный оптикоабсорбционный | |
| MPA-7201) | Кислород (О2) | от 0 до 25 % об.д. включ. | магнитопневматичский |
| FIA-725A3) | Углеводороды (СНх) | от 0 до 25000 млн-1 включ. | пламенно ионизационный |
| FIA-72mA3) | Метан (CH4) | от 0 до 25000 млн-1 включ. | пламенно ионизационный |
| CLA-720MA3) | Оксид азота и сумма оксидов азота (NO, NOx) | от 0 до 5000 млн-1 включ. | хемилюминесцентный |
| 1) Газоанализаторы монтируются в ненагреваемую стойку ANR, которая устанавливается в системную стойку (одна стойка ANR вмещает до 10 газоанализаторов); 2) Газоанализаторы монтируются в стойке OVN-722A, обеспечивающий подогрев газоанализаторов и газовых линий до температуры от 185 до 197 °С. Стойка OVN-722A имеет мобильное исполнение. 3) Газоанализаторы монтируются в стойке OVN-727A, обеспечивающий подогрев газоанализаторов и газовых линий до температуры от 185 до 197 °С. Стойка OVN-727A имеет мобильное исполнение. | |||
Блок подачи газовых смесей состоит из блока электромагнитных клапанов SVS, блока подготовки пробы SHS для газоанализаторов без подогрева и соединительных газовых линий. Блок подачи газовых смесей размещается в системной стойке и предназначен для подачи на вход газоанализаторов:
- проб отработавших газов автомобилей (неразбавленная газовая смесь из выхлопной трубы автомобиля или газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом),
- проб газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов (газовые смеси из баллонов под давлением или газовые смеси от генератора газовых смесей).
Блок управления MCU (базовая конфигурация: РС, LCD, клавиатура, «мышь») размещается в системной стойке. Блок управления MCU предназначен для управления работой всех блоков и составляющих систему, отображения результатов измерений на экране и хранения результатов.
Кроме того, в системной стойке устанавливаются блок интерфейса IFC между блоком управления MCU и газоанализаторами, контроллер источника электропитания для каждого блока системной стойки.
Система обеспечивает выполнение следующих основных функций:
- автоматическая диагностика работоспособности всех блоков и составляющих системы;
- установление параметров измерительной задачи (выбор определяемых компонентов и диапазонов измерений, периода времени выполнения измерений и т.д.);
- подача на вход газоанализаторов проб отработавших газов автомобилей или газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов;
- измерение объемной доли загрязняющих веществ в газовой смеси и отображение результатов измерений на экране;
- хранение результатов измерений в энергонезависимой памяти системы;
- передача результатов измерений на персональный компьютер через интерфейсы связи Ethernet или RS-232.
Система выполнена в общепромышленном исполнении и должна размещаться в невзрывоопасных зонах.
Общий вид системы представлен на рисунках 1 - 2.
Идентификационная табличка представлена на рисунке 3 Пломбирование системы не предусмотрено.

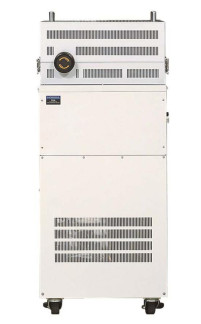

Рисунок - 2 Общий вид системы газоаналитической комплексной МЕХА 7400Н (стойки OVN-722A и OVN-727А с газоанализаторами)
Система имеет встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли загрязняющих веществ в отработавших газах транспортных средств.
Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные функции:
- управление работой всех блоков и составляющих системы;
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностика аппаратной и программной частей системы;
- хранение результатов измерений;
- обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-
232.
Встроенное ПО реализует следующие расчетные алгоритмы:
- построение градуировочной зависимости при корректировке показаний газоанализаторов;
- вычисление результатов измерений объемной доли загрязняющих веществ по данным от первичных измерительных преобразователей.
Встроенное ПО состоит из двух частей: MEXA - для управления работой газоанализаторов, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.
Влияние встроенного ПО на метрологические характеристики системы учтено при их нормировании. Уровень защиты программного обеспечения от непреднамеренных и преднаме-
ренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. _Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | MEXA | MCU |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 | не ниже 3.2 |
| Цифровой идентификатор ПО | - | - |
Таблица 3 - Метрологические характеристики
| Определяемый компонент | Модель газоанализа тора | Диапазоны измерений объемной доли компонента | Пределы допускаемой погрешности | ||
| абсолют ной | относи тельной | ||||
| Оксид углерода (СО) | AIA-721А | от 0 до 1000 млн 1 | от 0 до 200 млн-1 включ. | ±8 млн-1 | - |
| св. 200 до 1000 млн-1 | - | ±4 % | |||
| от 0 до 5000 млн 1 | от 0 до 200 млн-1 включ. | ±8 млн-1 | - | ||
| св. 200 до 5000 млн-1 | - | ±4 % | |||
| AIA-722 | от 0 до 12 % об.д. | от 0 до 0,5 % об.д. включ. | ±0,015 % | - | |
| св. 0,5 до 12 % об.д. | - | ±3 % | |||
| Диоксид углерода (СО2) | AIA-722 | от 0 до 3 % об.д. | от 0 до 0,5 % об.д. включ. | ±0,020 % | - |
| св. 0,5 до 3 % об.д. | - | ±4 % | |||
| от 0 до 20 % об.д. | от 0 до 0,5 % об.д. включ. | ±0,020 % | - | ||
| св. 0,5 до 20 % об.д. | - | ±4 % | |||
| Оксид азота и сумма оксидов азота (NO, NOx) | CLA - 750А | от 0 до 500 млн 1 | от 0 до 80 млн-1 включ. | ±4 млн-1 | - |
| св. 80 до 500 млн-1 | - | ±5 % | |||
| CLA-720MA | от 0 до 5000 млн 1 | от 0 до 800 млн-1 включ. | ±40 млн-1 | - | |
| св. 800 до 5000 млн-1 | - | ±5% | |||
| Углеводороды СНх (по метану) | FIA-725A | от 0 до 1000 млн-1 | от 0 до 1000 млн-1 включ. | ±40млн-1 | - |
| FIA-725A | от 0 до 25000 млн-1 | от 0 до 1000 млн-1 включ | ±40 млн-1 | ||
| св. 1000 до 25000 млн-1 | ±4 % | ||||
| Метан (CH4) | FIA-721HA | от 0 до 500 млн 1 | от 0 до 40 млн-1 включ. | ±2 млн-1 | |
| св. 40 до 500 млн-1 | ±5 % | ||||
| FIA-721HA | от 0 до 25000 млн-1 | от 0 до 4000 млн-1 включ. | ±200 млн-1 | ||
| св. 4000 до 25000 млн-1 | ±5 % | ||||
| Кислород (О2) | MPA-720 | от 0 до 25 % об.д. | от 0 до 1 % об.д. включ. | ±0,03 % | |
| св. 1 до 25 % об.д. | ±3% | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 207 до 250 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, ВА, не более: | |
| - системная стойка | 2, 5 |
| - стойка OVN-722A и OVN-727A | 3,5 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - системная стойка | 850x570x2000 |
| - стойка OVN-722A и OVN-727A | 540x450x1040 |
| Масса, кг, не более: | |
| - системная стойка | 350 |
| - стойка OVN-с и OVN-727A | 120 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 30000 |
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система газоаналитическая комплексная МЕХА 7400Н | ||
| зав.№ S2000392994000010 | MJVXHUYA | 1 шт. |
| - Системная стойка: | - | 1 шт. |
| Стойка ANR | - | 1 шт. |
| Газоанализатор AIA-721A | - | 1 шт. |
| Газоанализатор AIA-722 | - | 1 шт. |
| Газоанализатор CLA-750A | - | 1 шт. |
| Газоанализатор AIA-721 A | - | 1 шт. |
| Газоанализатор AIA-722 | - | 1 шт. |
| Газоанализатор MPA-720 | - | 1 шт. |
| Блок управления MCU | - | 1 шт. |
| Блок интерфейса IFC | - | 1 шт. |
| Контроллер электропитания PSU | - | 1 шт. |
| Блок электромагнитных клапанов SVS | - | 1 шт. |
| Блок подготовки пробы SHS | - | 1 шт. |
| - Стойка OVN-722A: | YPVPWYVN | 1 шт. |
| Газоанализатор FIA-725A | - | 1 шт. |
| Газоанализатор FIA-721HA | - | 1 шт. |
| - Стойка OVN-727A: | RCUDKS9X | 1 шт. |
| Газоанализатор FIA-725A | - | 1 шт. |
| Газоанализатор FIA-721HA | - | 1 шт. |
| Газоанализатор CLA-720MA | - | 1 шт. |
| Руководство по эксплуатации | ХРБА.413000.002РЭ | 1 экз. |
| Паспорт | ХРБА.413000.002ПС | 1 экз. |
| Методика поверки | МП-203/08-2020 | 1 экз. |
приведены в паспорте ХРБА.413000.002 ПС, раздел 2, п. 2.1
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах Техническая документация изготовителя.
