| Номер в госреестре | 81029-21 |
| Наименование СИ | Машина оптико-механическая для измерений геометрических параметров рабочей поверхности рефлекторов |
| Изготовитель | Акционерное общество "Уральский научно-исследовательский институт композиционных материалов" (АО "УНИИКМ"), г. Пермь, ул. Новозвягинская, д. 57 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина оптико-механическая для измерений геометрических параметров рабочей поверхности рефлекторов (далее - машина) предназначена для определения отклонений геометрических параметров рабочей поверхности изделий (рефлекторов, зеркал) от заданных номинальных значений при их контроле.
Принцип работы машины основан на одновременном измерении угла отклонения штанги и расстояния от опорной (базовой) отметки штанги до контролируемой точки поверхности изделия.
Измерение расстояний осуществляется с помощью установленного на штанге оптического датчика перемещений при оптическом ощупывании контролируемой поверхности согласно указанной в технологической документации на конкретное изделие схеме контроля.
Измерение угла отклонения штанги осуществляется с помощью абсолютного шифратора (датчика угла поворота).
Данные с первичных преобразователей - датчиков передаются по стандартизованному интерфейсу на автоматизированное рабочее место оператора, представляющее собой промышленный компьютер с установленным программным обеспечением.
Значения угла отклонения штанги и расстояния до контролируемой точки отображаются на экране компьютера, а также фиксируются в сохраняемом программой файле.
Управление работой исполнительных механизмов: перемещением стола и движениями штанги осуществляется оператором с автоматизированного рабочего места.
Конструктивно машина представляет собой жесткую раму со стойками и балкой, на которой закреплен поворотный механизм с установленной сменной штангой. На основании рамы установлена направляющая с вертикально перемещаемой пинолью и столом, на котором с помощью опор и втулок закрепляется контролируемое изделие.

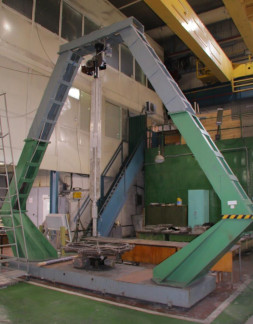

Общий вид машины оптико-механической для измерений геометрических параметров рабочей поверхности рефлекторов представлен на рисунке 1.
Рисунок 1 - Общий вид машины
Пломбирование машины оптико-механической для измерений геометрических параметров рабочей поверхности рефлекторов не предусмотрено.
Программное обеспечение «Reflector_measure» установлено на жестком диске промышленного компьютера. Функции, дающие возможность изменения программного обеспечения пользователем, в программной оболочке отсутствуют.
Идентификационные данные программного обеспечения машины приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Reflector_measure |
| Номер версии (идентификационный номер) ПО | 934.67.956.00.00.000 34 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний до контролируемых точек поверхности, мм | от 0 до 120 |
| Диапазон измерений угла отклонения штанги | от 0° до 40° |
| Пределы допускаемой абсолютной погрешности измерений расстояний до контролируемых точек поверхности, мм | ± 1,5 |
| Пределы допускаемой абсолютной погрешности измерений угла отклонения штанги | ± 0,5° |
| Цена единицы наименьшего разряда при измерении расстояний до контролируемых точек поверхности, мм | 0,01 |
| Цена единицы наименьшего разряда при измерении угла отклонения штанги | 0,01° |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| -температура окружающего воздуха, °С | от +15 до +30 |
| -относительная влажность, %, не более | 80 |
| Параметры электрического питания: | 220+-Ц |
| -напряжение питающей сети, В | |
| -частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 1500 |
| Габаритные размеры, мм: | |
| -длина | 6360 |
| -ширина | 1504 |
| -высота | 5305 |
| Диапазон воспроизведений угла поворота штанги в горизонтальной | от 0° до 365° |
| плоскости | |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 5000 |
наносится методом прямой печати на табличку, расположенную на центральной балке машины, и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина оптико-механическая для измерений геометрических параметров рабочей поверхности рефлекторов | 934.67.956.00.00.000-01 | 1 шт. |
| Сменная штанга | 934.67.956.28.00.000 | 1 шт. |
| Сменная штанга | 934.8099-0019.000 | 1 шт. |
| Промышленный компьютер | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | 934.67.956.00.00.000.РЭ | 1 экз. |
| Методика поверки | МП 56-233-2020 | 1 экз. |
приведены в разделе 2 эксплуатационного документа 934.67.956.00.00.000.РЭ «Машина оптико-механическая для измерений геометрических параметров рабочей поверхности рефлекторов. Руководство по эксплуатации».
отсутствуют.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 25.07.2025 |
