| Номер в госреестре | 80702-20 |
| Наименование СИ | Комплект гирь класса точности Е2 |
| Изготовитель | "H&D Fitzgerald Ltd.", Великобритания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект гирь класса точности Е2 (далее - гири) предназначен для хранения и передачи единицы массы при юстировке весов, входящих в состав установки пикнометрической фирмы «H&D Fitzgerald Ltd.».
Принцип действия гири основан на пропорциональности ее веса и массы, воздействующей на твердую поверхность, на которой она находится.
Комплект состоит из четырех гирь: двух гирь номинальной массой 1 кг и двух гирь номинальной массой 2 кг. На верхней поверхности гирь нанесена маркировка пользователя ТД и ТЕ для гирь массой 1 кг, ТЖ и ТЗ для гирь массой 2 кг в соответствии с ГОСТ OIML R 111-1-2009.
Гири изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой для захвата и не имеют подгоночных полостей.
Транспортировка комплекта гирь осуществляется в специальном герметичном кейсе, который также обеспечивает их хранение.

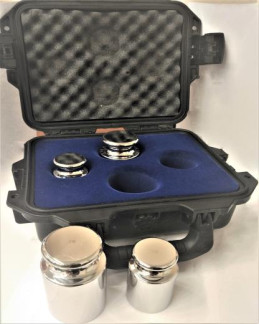

Общий вид комплекта гирь представлен на рисунке 1.
место нанесения маркировки
| Наименование характеристики | Значение | |||
| Номинальное значение массы гирь в соответствии с маркировкой, кг | ТД | ТЕ | ТЖ | ТЗ |
| 1 | 1 | 2 | 2 | |
| Класс точности по ГОСТ OIML R 111-1-2009 | Е2 | |||
| Пределы допускаемой абсолютной погрешности гирь, мг, номинальной массы: 1 кг 2 кг | ±1,6 ±3,0 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Значение остаточной намагниченности, | 8 | |||
| мкТл, не более | ||||
| Значение магнитной восприимчивости х, не более | 0,07 | |||
| Диапазон допускаемых значений плотности материала гирь, 103 кг-м-3 | от 7,81 до 8,21 | |||
| Значение шероховатости поверхности гирь Rz/Ra, мкм, не более | 1/0,2 | |||
| Габаритные размеры, мм, не более | ТД | ТЕ | ТЖ | ТЗ |
| - диаметр | 45 | 45 | 55 | 55 |
| - высота | 80 | 80 | 100 | 100 |
| Условия эксплуатации: | ||||
| - диапазон температуры окружающего воздуха, ° С | от +10 до +35 | |||
| - изменение температуры окружающего воздуха в течении 1 ч, ° С, не более | 0, 7 | |||
| - диапазон относительной влажности воздуха, % | от 30 до 80 | |||
| Средняя наработка на отказ, ч | 4000 | |||
| Средний срок службы, лет | 10 | |||
наносится в виде наклейки на кейс для хранения гирь, а также на титульный лист Паспорта типографским способом.
Таблица 3 - Комплектность комплекта гирь класса точности Е2
| Наименование | Обозначение | Количество |
| Комплект гирь класса точности Е2 | 1 кг (ТД), 1 кг (ТЕ), 2 кг (ТЖ), 2 кг (ТЗ) | 1 комплект (4 шт.) |
| Кейс | - | 1 шт. |
| Перчатки | - | 2 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ OIML R111-1-2009 «ГСИ. Гири классов Ei, Е2, Fi, F2, Mi, M1-2, M2, M2-3 и Мз. Часть 1. Метрологические и технические требования», Приложение ДА.
Основные средства поверки:
- гири и компараторы массы из состава вторичного рабочего эталона единицы массы по Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2818;
- образцы шероховатости по ГОСТ 9378-93;
- измеритель магнитной восприимчивости гирь YSZ02C, регистрационный номер в Федеральном информационном фонде 51747-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на кейс для хранения гирь или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 10.12.2025 |
