| Номер в госреестре | 80375-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Челябинский завод металлоконструкций им. С.Орджоникидзе, г. Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС -75 (далее - РГС) предназначены для измерения объема нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС -75 представляют собой закрытые надземные горизонтальные цилиндрические сосуды днищами в форме конуса, оснащенный люками и патрубками.
Место расположения резервуаров стальных горизонтальных цилиндрических РГС -75, заводские номера 1, 2, 3, 4, 5, 6, 7: АО «Транснефть -Сибирь», Урайское УМН, склад ГСМ, УПРР Конда, (пгт. Междуреченский).

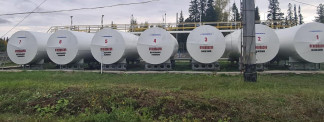

Общий вид РГС представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС -75 не предусмотрено.
Отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Примечание - минимальный уровень наполнения резервуара устанавливается исходя из значения погрешности определения вместимости указанной в градуировочной таблице резервуара | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 20 |
наносится на титульные листы паспортов резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75, зав. №№ 1, 2, 3, 4, 5, 6, 7 | 7 экз. |
| Паспорт | 7 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, рег. № 22003 -07;
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, рег. № 60606-15;
- нивелир оптико-механический с компенсатором В -40, рег. № 45563-10;
- рейка нивелирная телескопическая VEGA TS5M, рег. № 51835-12
- штангенциркуль ТТТЦ-Т, рег. № 260-05;
- толщиномер ультразвуковой УТ -93П/1, рег. № 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 03.11.2025 |
