| Номер в госреестре | 80366-20 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | DAEWOO PRIMА АЦ-24 |
| Изготовитель | "Tata Daewoo Commercial Vehicle Co Ltd.", Республика Корея |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны DAEWOO РЫМА АЦ-24 (далее по тексту - автоцистерны) предназначены для измерений объема, транспортирования светлы нефтепродуктов по дорогам общего пользования, с твердым покрытием и с учетом разрешенной нагрузки на оси.
Автоцистерны являются транспортной мерой полной вместимости. Предназначены для измерений объема, транспортирования светлых нефтепродуктов по дорогам общего пользования, с твердым покрытием и с учетом разрешенной нагрузки на оси. Цистерны установлены на шасси при помощи двенадцати болтовых соединении с надрамником, соединенным с лонжеронами шасси при помощи стремянок.
Цистерна выполнена в виде горизонтального резервуара. Цистерна состоит из шести
секций.
На правом лонжероне шасси расположен насос для перекачки топлива, запорный трехходовой шар/кран с подающим трубопроводом. Посредством системы трубопровода и запорного шар/крана производится выдачи нефтепродуктов с коммуникациями. Коммуникации насоса для перекачки топлива соединены с секциями цистерны трубопроводами. Открытие подачи топлива из каждой секции производится вручную водителем автоцистерн.
Наполнение секций цистерн осуществляется через заливной люк горловины при использовании внешнего насоса или через свои напорно -всасывающие рукава. Снизу цистерны имеется донный клапан. Слив нефтепродукта производится самотеком или через насос.
Клапан донный с ручным управлением служит в качестве запорной арматуры с целью управлением слива ГСМ.
В верхней части цистерны расположен расширительный бак. На крышке горловины
имеется:
- люк-лаз, закрытый крышкой через прокладку;
- дыхательное устройство с огневым предохранителем.
Дыхательное устройство предназначено для сообщения внутренней полости цистерны с атмосферой.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

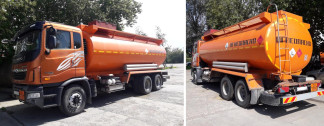

Общий вид автоцистерн представлен на рисунке 1, место нанесения знака поверки на рисунке 2.
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 24000 |
| Номинальная вместимость секций, дм3 | |
| - 1-ая секция | 4000 |
| - 2-ая секция | 4000 |
| - 3 -яя секция | 4000 |
| - 4-ая секция | 4000 |
| - 5-ая секция | 4000 |
| - 6-ая секция | 4000 |
| Пределы допускаемой относительной погрешности измерений, % | ±0,40 |
| Таблица 2 - Технические характеристики | |
| Наименование характеристики | Значение |
| Количество секций, шт. | 6 |
| Полная масса, кг, не более | 38630 |
| Снаряженная масса, кг, не более | 14500 |
| Распределение нагрузки автоцистерны бензовоза полной массы, кг, не более: - через шины дополнительной оси - через шины задних колес | 8000 18000 |
| Время заполнения цистерны при помощи насоса, мин, не более | 50 |
| Время слива из цистерны, мин, не более: - при помощи насоса - самотеком | 30 40 |
| Остаток жидкости в цистерне после слива на горизонтальной площадке, % от номинальной вместимости, не более | 0,1 |
| Габаритные размеры, мм, не более | 6800х2500х2000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % | от минус 45 до +50 не более 80 |
Знак утверждения типа | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерны DAEWOO PRIMA АЦ-24 (заводские номера № 000013, 000014, 000015) | АЦ 24 | 3 шт. |
| Руководство по эксплуатации | 0552R1-07-10.02.081 РН | 1 экз. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» в составе: насоснодозирующая установка на базе заправщика 5Л62 (5Л22), система управления и контроля параметров, система измерительная «Струна», компьютер с функциональным программным обеспечением. Пределы относительной погрешности измерений объема жидкости ±0,15 %, минимальный измеряемый объем жидкости 200 л, диапазон измерений уровня от 10 до 4000 мм, предел допускаемой абсолютной погрешности измерений уровня ±1 мм, предел измерений температуры рабочей жидкости от 2 до 35 °С, предел допускаемой абсолютной погрешности измерений температуры ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на маркировочную табличку, приклепанную рядом с горловиной секции.
отсутствуют
Нормативные документы, устанавливающие требования к автоцистернам DAEWOO PRIMA АЦ-24
Приказ Ростандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
