| Номер в госреестре | 80161-20 |
| Наименование СИ | Мерники металлические |
| Обозначение типа СИ | OGS Baltia |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия"), г. Калининград |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические OGS Baltia (далее - мерники) предназначены для воспроизведения, хранения и передачи единиц объема жидкости.
Принцип работы мерников металлических основан на измерении объема жидкости. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический через горловину (мерники с верхним наливом) или через наливной кран (мерники с нижним наливом). Конструктивно мерники состоят из цилиндрического резервуара и горловины.
Конструкция горловины может иметь следующие исполнения:
- горловину с прозрачными окнами и шкалой, с отметками вместимости;
- непрозрачную горловину с уровнемерной трубкой и шкалой, расположенными рядом, параллельно оси горловины.
В середину конического днища мерников вварен трубопровод с кранами для заполнения и слива жидкости (мерники с нижним наливом) или трубопроводом с краном для слива жидкости (мерники с верхним наливом). На верхней конической крышке цилиндрического резервуара располагается пузырьковый уровнемер для установки мерников в вертикальном положении. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие устойчивое положение мерников, снабженные регулировочными винтами, а при необходимости колёсиками (опция). Горловина мерников закреплена на цилиндрическом резервуаре с помощью фланцевого соединения (в исполнении мерника с нижним наливом), либо приварена к конической крышке (в исполнении мерника с верхним наливом). Мерники снабжены термокарманами для установки термометров.
Градуированная часть горловины мерника не превышает 1,0 % вместимости мерника выше и ниже отметки номинальной вместимости. Начальное и конечное значения шкалы могут иметь любые промежуточные числовые значения (отметки) в пределах указанного для каждого типоразмера мерника диапазона, кроме этого, градуированная часть горловины мерника может быть асимметричной по отношению к отметке номинальной вместимости в зависимости от назначения конкретного мерника.

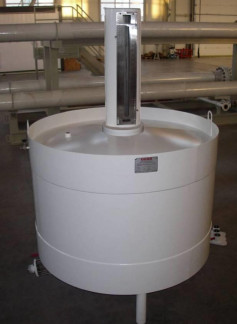

Рисунок 2 - Общий вид мерников
Рисунок 1 - Общий вид мерников
Схема пломбирования мерников от несанкционированного доступа приведена на рисунках 3-4.
Пломбировке подлежат следующие элементы конструкции:
- шкала мерника;
- элементы крепления уровнемерной трубки;
- фланцевое соединение горловины мерника;
- ампулы уровня мерника;
- краны для наполнения и слива жидкости;
В случае применения приварных кранов для наполнения или слива жидкости пломбировка кранов не производится.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре 20 оС, дм3 1) | от 18,9 до 1000,0 |
| Пределы допускаемой относительной погрешности мерников, % | ±0,02 (±0,01)2) |
| 1) в зависимости от заказа 2) по заказу | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура рабочей среды, °С | от +10 до +30 |
| Температура окружающего воздуха, °С | от +10 до +30 |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм,1) | |
| - диаметр | от 250 до 1600 |
| - высота | от 1200 до 2400 |
| Масса, кг, 1) | от 30 до 400 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 10000 |
| 1) габаритные размеры и масса мерника указаны в паспорте | |
наносится лазерным способом на специальную табличку, которая крепится, на торцевую часть мерника, и на титульный лист Руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Мерник в сборе | 1 ед. | ||
| Руководство по эксплуатации | 1 экз. | ||
| Г абаритный чертеж | 1 экз. | ||
| Ящик упаковочный | 1 ед. | ||
| Упаковочные листы | 1 ед. | ||
| Паспорт | 1 экз. |
осуществляется по документу МИ 3604-2018 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
- эталонные гири класса F2 по ГОСТ OIML R 111-1-2009;
- весы высокого/специального класса точности по ГОСТ OIML R-76-1-2011 с относительным значением размаха от 0,005 % до 0,01 % или компараторы массы с СКО от 0,002 % до 0,004 %.
- термометры жидкостные лабораторные с ценой деления 0,01 °С по ГОСТ 29224 или термометры сопротивления эталонные ЭТС100 3 разряда по ГОСТ 8.558.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.66-006-95715144-2020 Мерники металлические OGS Baltia. Технические условия
ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки (в части Приложения А)
| Зарегистрировано поверок | 79 |
| Поверителей | 7 |
| Актуальность данных | 09.06.2025 |
