| Номер в госреестре | 80120-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40 |
| Изготовитель | Открытое акционерное общество "Сибнефтемаш" (ОАО "Сибнефтемаш"), Тюменская область, Тюменский район, 15 километр Тобольского тракта |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40 (далее - РГС) предназначены для измерения объема жидкости.
Резервуары стальные горизонтальные цилиндрические РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40 представляют собой закрытые подземные горизонтальные цилиндрические сосуды днищами в форме усеченного конуса, оснащенный люками и патрубками.

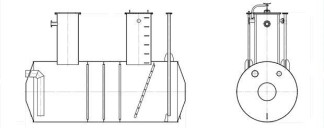

Место расположения РГС, заводские номера РГС -8 - 163, РГС-12,5 - ДЕ-85 и ДЕ-90, РГС16 - 184, РГС-40 - 210 и 282: ПАО «Сургутнефтегаз», НГДУ «Федоровскнефть», ЦКПН. Эскиз общего вида РГС представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | РГС-8 | РГС-12,5 | РГС-16 | РГС-40 |
| Заводской номер | 163 | ДЕ-85 ДЕ-90 | 184 | 210 282 |
| Номинальная вместимость, м3 | 8,0 | 12,5 | 16,0 | 40,0 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 15 |
наносится на титульные листы паспортов резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 зав. № 163 РГС-12,5 зав. №№ ДЕ-85 и ДЕ-90 РГС16 зав. № 184 РГС-40 зав. №№ 210 и 282 | 6 экз. |
| Паспорт | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.
Основные средства поверки:
Комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906 -98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС мод. РГС-8, РГС-12,5 РГС-16, РГС-40
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 06.07.2025 |
