| Номер в госреестре | 79999-20 |
| Наименование СИ | Резервуары горизонтальные стальные наземные |
| Обозначение типа СИ | РГСН |
| Изготовитель | Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), Алтайский край, г. Барнаул |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные наземные РГСН (далее - резервуары) предназначены для приема, хранения и измерений объёма нефтепродуктов, воды и других жидкостей.
Принцип действия резервуаров основан на заполнении и сливе из них нефтепродуктов, воды и других жидкостей.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные одностенные сосуды с коническими усечёнными и плоскими днищами, с внутренними кольцами жёсткости, люками, трубопроводами. Конструкция резервуаров предусматривает надземную установку.
Для строповки могут быть предусмотрены элементы по ГОСТ 13716 -73. Резервуары выпускаются в следующих модификациях, отличающихся различным номинальным объемом, количеством камер и массогабаритными характеристиками: РГСН-4, РГСН-20 (5+5+10), РГСН-27.

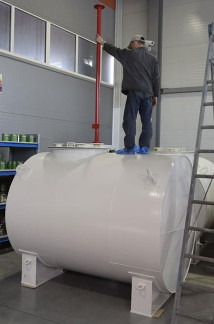

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| РГСН-4 | РГСН-20 (5+5+10) | РГСН-27 | |
| Количество камер | 1 | 3 | 1 |
| Номинальный объем, м3 | 4 | 5/5/10 | 27 |
| Пределы допускаемой относительной погрешности определения вместимости при объемном методе поверки, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| РГСН-4 | РГСН-20 (5+5+10) | РГСН-27 | |
| Рабочее давление, МПа, не более | 0,07 | 0,04 | 0,07 |
| Габаритные размеры, мм, не более: | |||
| - диаметр | 1650 | 2100 | 2438 |
| - длина | 2395 | 8200 | 6058 |
| - высота | 3295 | 2600 | 2591 |
| Масса, кг, не более | 690 | 2800 | 2089 |
| Тип рабочей среды | Нефтепродукты, вода и другие жидкости | ||
| Плотность рабочей среды, кг/м3 | от 820 до 950 | ||
| Температура рабочей среды, °С | от -40 до +90 | ||
| Климатическое исполнение по ГОСТ 15150 -69 | У1, У2, ХЛ1, ХЛ2, УХЛ 1, УХЛ2 | ||
| Средний срок службы, лет | 20 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т аблица 3 - Комплектность резервуаров
| Наименование изделия | Обозначение | Количество |
| Резервуар горизонтальный стальной наземный РГСН | - | 1 шт. |
| Опора подвижная ложемента резервуара | - | 1 шт. |
| Крепеж монтажный | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный номер в Федеральном информационном фонде 17906-08);
- рулетка измерительная металлическая РГН модификации Р20Н2, исполнения Г (регистрационный номер в Федеральном информационном фонде 60606-15);
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный номер в Федеральном информационном фонде 28208 -09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ТУ 5265-001-81017117-2009 Резервуары горизонтальные стальные наземные РГСН, РГСП. Технические условия
| Зарегистрировано поверок | 74 |
| Поверителей | 4 |
| Актуальность данных | 29.06.2025 |
