| Номер в госреестре | 79900-20 |
| Наименование СИ | Измерители геометрических параметров бревен |
| Обозначение типа СИ | ВЕКТОР-1D, ВЕКТОР-2D |
| Изготовитель | Общество с ограниченной ответственностью "АВТОМАТИКА-ВЕКТОР" (ООО "АВТОМАТИКА-ВЕКТОР"), г. Архангельск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители геометрических параметров бревен ВЕКТОР-1D, ВЕКТОР-2D (далее -измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых материалов и на продольных транспортерах подачи круглого лесоматериала.
Принцип действия измерителей основан на цифровой обработке проекционного изображения измеряемых бревен.
Измерители состоят из сканирующей рамки, блока управления, энкодера инкрементального, соединительных кабелей.
Сканирующая рамка, образованная одной либо двумя парами излучателей и приемников в зависимости от модификации измерителя, предназначена для получения изображения и измерения диаметра бревна. Излучатель содержит плату с размещенными в ряд излучающими светодиодами и предназначен для формирования пучков инфракрасных лучей. Приёмник содержит плату с фотодиодами и служит для преобразования инфракрасных лучей поступающих с излучателя в электрические сигналы.
Энкодер инкрементальный механически связан с валом транспортёра и предназначен для измерения длины бревна.
Блок управления содержит контроллер для управления процессом измерений, обработки сигналов, поступающих от энкодера инкрементального, обработки результатов измерений и передачи данных на персональный компьютер или технологический контроллер. На корпусе блока управления установлен графический дисплей.
Измерители выпускаются в следующих модификациях: ВЕКТОР-Ш и ВЕКТОР-2D, которые отличаются количеством излучателей, приемников и соединительных кабелей.
Измерители могут определять другие геометрические параметры бревен.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.

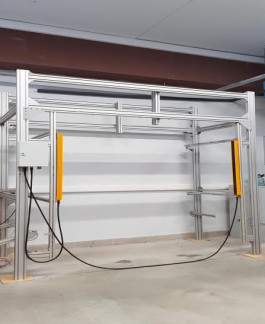

Общий вид измерителей представлен на рисунках 1 и 2.
Измеритель геометрических параметров бревен Тип вектор-Ю
Серийный номер 1844
Дата выпуска 20.01.2020г.
/ К, 000 автоматика-вектор,
__'-Архангельск
Измерители имеют встроенное программное обеспечение «LS Vector- 1D(2D)» и автономное программное обеспечение «PLC Setup».
Программное обеспечение «LS Vector- 1D(2D)» предназначено для сбора, обработки и передачи данных.
Программное обеспечение «PLC Setup» устанавливается на персональный компьютер и предназначено для настройки, регулировки и вывода на экран результатов измерений.
Уровень защиты программного обеспечения «LS Vector-1D(2D)» и «PLC Setup» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических
характери стик.
_Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование программного обеспечения | LS Vector-1D(2D) | PLC Setup |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.7.1.0.3 | не ниже v4.20 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | - | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Вектор-Ш Вектор-2D | |
| Диапазон измерений диаметра, мм | от 30 до 730* |
| Пределы допускаемой абсолютной погрешности измерений диаметра, мм | ±2 |
| Диапазон измерений длины, м | от 0,8 до 9,0* |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±30 |
| * - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте | |
| Наименование характеристики | Значение |
| Вектор-ID Вектор-2D | |
| Напряжение электрического питания постоянного тока, В | от 21 до 29 |
| Потребляемая мощность, Вт, не более | 15 22 |
| Габаритные размеры, мм, не более: блок управления: | |
| - высота; | 325 |
| - ширина; | 200 |
| - глубина. | 80 |
| излучатель/при ёмник: | |
| - высота; | 910 |
| - ширина; | 60 |
| - глубина. | 45 |
| Расстояние между излучателем и приёмником, м | от 1,2 до 1,5 |
| Масса, кг, не более | 9 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +45 |
| - относительная влажность, % | от 20 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет, не менее | 7 |
| Средняя наработка на отказ, ч, не менее | 45000 |
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта.
Таблица 4 — Комплектность измерителей
| Наименование | Обозначение | Количество | |
| ВЕКТОР1D | ВЕКТОР 2D | ||
| Блок управления | - | 1 шт. | |
| Излучатель | - | 1 шт. | 2 шт. |
| Приемник | - | 1 шт. | 2 шт. |
| Соединительный кабель «блок управления-излучатель» | - | 1 шт. | 2 шт. |
| Соединительный кабель «блок управления-приемник» | - | 1 шт. | 2 шт. |
| Энкодер инкрементальный | DFS60B-TEPK10000 | 1 шт. | |
| Программное обеспечение на электронном носителе* | PLC Setup | 1 шт. | |
| Паспорт | - | 1 экз. | |
| Руководство по эксплуатации | - | 1 экз. | |
| Методика поверки | МП 2512/0002-2020 | 1 экз. | |
| * - поставляется по требования заказчика | |||
осуществляется по документу МП 2512/0002-2020 «ГСИ. Измерители геометрических параметров бревен ВЕКТОР-ID, ВЕКТОР-2Б. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 марта 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502 -98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66.190-004-62064430-2019 Измерители геометрических параметров бревен ВЕКТОР-Ш, ВЕКТОР-2D. Технические условия
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
