Резервуар стальной горизонтальный цилиндрический РГС-25, 79564-20

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Резервуар представляет собой сварную горизонтальную цилиндрическую емкость с усечено-коническими днищами. Наружные поверхности покрыты битумно -полимерной мастикой, внутренние поверхности покрыты системой защитного покрытия. Расположение резервуара - подземное.

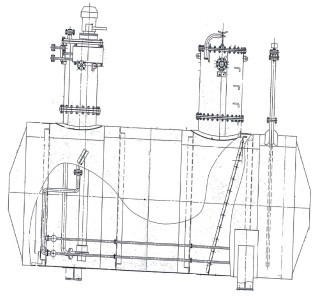

Резервуар, заводской номер 12-16-0008, находится на территории ООО «Газпром добыча Ноябрьск», Республика Саха (Якутия), Чаяндинское нефтегазоконденсатное месторождение. Эскиз резервуара представлен на рисунке 1.

Пломбирование резервуара не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на металлическую табличку методом штамповки и на титульный лист паспорта резервуара печатным способом.

Комплектность

Таблица 3 - Комплектность резервуара

Поверка

осуществляется по документу МП 403-20 «ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-25. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 26.02.2020 г.

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    тахеометр электронный Leica TS15 (регистрационный номер 46981 -11), диапазон измерений углов от 0 до 360° допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(1+1,5 10 -6L) мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»
