Установка радиометрическая БИОФОТ, 79030-20

Назначение

Установка радиометрическая «БИОФОТ» (далее по тексту - установка), предназначена для измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 200 до 1650 нм.

Описание

Принцип действия установки основан на измерении спектральной плотности энергетической освещенности источника света с последующим вычислением светобиологических параметров и оценки светобиологической безопасности ламп и ламповых систем на основе светоизлучающих полупроводниковых диодов, светоизлучающих диодов, многоэлементных светосигнальных приборов на основе светоизлучающих полупроводниковых диодов.

Установка содержит испытуемый источник излучения и измерительный блок, расположенные по оси, проходящей через фотометрический центр испытуемого источника излучения, с возможностью изменения расстояния друг относительно друга. Измерительный блок, связанный с блоком анализа и вывода результатов измерения, выполнен в виде комбинации размещенных во входных окнах, спектрометра с диапазоном измерений длин волны от 200 до 1650 нм (входного торца световода) и радиометрических датчиков, чувствительные элементы которых локализованы в направлении фотометрического центра испытуемого источника излучения из условия монотонного заполнения всей площади входного окна излучением испытуемого образца. Блок испытуемого образца выполнен с возможностью его поворота на 360°, не менее чем в двух плоскостях пространства относительно отмеченной фотометрической оси. Преобразованный датчиком, в зависимости от спектрального распределения мощности излучения измеряемого источника, электрический сигнал измеряется по величине, которая пропорциональна падающей на его входное окно мощности излучения. Измерение соответствующей электрической величины (тока или напряжения) от каждого датчика производится по отдельному каналу и в дальнейшем используется для расчетов СПЭО при помощи программного обеспечения «Ocean View» и «БИОФОТ».

Установка состоит из:

-    двух спектрометров «Ocean Optic», с диапазоном измерений длин волны от 200 до 1650 нм;

-    радиометрических датчиками;

-    передвижной платформы с для установки приборов и ПК;

-    платформы для установки источника излучения;

-    универсального вольтметра и контроллера.

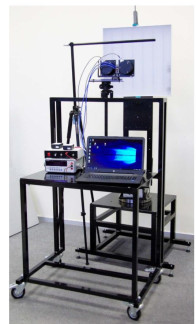

Общий вид установки представлены на рисунках 1, 2.

Пломбирование установки не предусмотрено.

у

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) «Ocean View» и предназначено для управления работой установки, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.

ПО «БИОФОТ» предназначено для обработки результатов измерений, формирования графиков и сохранения результатов измерений и вычислений.

Защита ПО и данных от непреднамеренных и преднамеренных изменений обеспечивается ограничением прав доступа.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 067.М4-19 «ГСИ. Установка радиометрическая «БИОФОТ». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25 ноября 2019 года.

Основные средства поверки:

Вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 10,0 мкм по ГПС «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 2815 от 29 декабря 2018 г. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм Техническая документация ООО «Архилайт», Москва
