| Номер в госреестре | 78917-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-40 (далее - резервуары) предназначены для сбора утечек, дренажа, хранения и измерений объема, нефти и нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-40 основан на измерении объема нефти в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-40 представляют собой горизонтальные цилиндрические сосуды с усеченно-коническими днищами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, системой клапанов; противопожарным оборудованием; огневыми предохранителями. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний, установка - подземная.
Резервуар РГС-40 зав. № 7044, зав. № 7045 расположены по адресу: Пензенское РУ АО «Транснефть - Дружба», ЛПДС «Никулино».

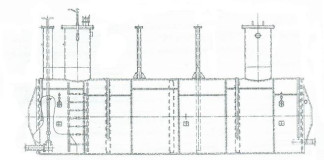

Эскиз резервуара стального горизонтального цилиндрического РГС-40 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-40 не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики резервуара приведены в таблице 1.
| Таблица 1 - Основные метрологические и технические ха | рактеристики |
| Наименование характеристики | Значение |
| РГС-40 | |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-40, зав. №№ 7044, 7045 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13);
- рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);
- рулетка измерительная металлическая Р20У2Г, 2КЛ (регистрационный номер 51171-12);
- линейка измерительная металлическая (регистрационный номер 20048-05);
- штангенциркуль ТТТЦ-Т, КТ2 (регистрационный номер 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
