| Номер в госреестре | 78718-20 |
| Наименование СИ | Весы платформенные электронные |
| Обозначение типа СИ | ВПЭ |
| Изготовитель | ООО "Завод весов", Беларусь, г.Молодечно |
| Год регистрации | 2020 |
| Срок свидетельства | 27.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные электронные ВПЭ (далее - весы) предназначены для измерений массы в режиме статического взвешивания.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензрезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Конструктивно весы состоят из грузоприемного устройства, укомплектованного четырьмя тензорезисторными датчиками типа SQB А, произведенные компанией «Keli», Китай и терминала XK3118T1 изготовленного компанией «Keli» (Китай). Весы снабжены указателем уровня для установки весов в горизонтальной плоскости.
Весы платформенные электронные ВПЭ в зависимости от максимальной нагрузки Max изготавливают в пяти модификациях:
ВПЭ- 600 - весы с Мах 600 кг;
ВПЭ - 1000 - весы с Мах 1000 кг;
ВПЭ - 2000 - весы с Мах 2000 кг;
ВПЭ - 3000 - весы с Мах 3000 кг;
ВПЭ - 6000 - весы с Мах 6000 кг.
Весы могут работать в следующих режимах:
- простое взвешивание;
- взвешивание груза с тарой;
- взвешивание груза с нестабильной массой.
Весы платформенные электронные ВПЭ по типу грузоприёмного устройства изготавливаются в пяти основных модификациях:
- A - со съёмным ограждением и опорой датчика на твёрдую поверхность;
- П - с несъёмным ограждением и опорой датчика на специальные стойки на 4-х колесах для перемещения по гладкой ровной поверхности;
- М- с несъёмным ограждением и опорой датчика на специальные стойки с модулем для перевозки весов на навесном устройстве трактора;
- C - с несъёмным ограждением и опорой датчика на твёрдую поверхность;
- Т - со съёмным ограждением и опорой датчика на твёрдую поверхность и оборудованные специальными колёсами для перемещения.
модификация А модификация К
Рисунок 1 - Общий вид весов.
Программное обеспечение (далее - ПО) весов реализовано в терминале. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Keli |
| Номер версии (идентификационный номер) ПО* | U 3.4 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | ВПЭ-600 | ВПЭ-1000 | ВПЭ-2000 | ВПЭ-3000 | ВПЭ-6000 |
| Класс точности по ГОСТ OIML R76-1-2011 | Средний | ||||
| Максимальная нагрузка Max, кг | 600 | 1000 | 2000 | 3000 | 6000 |
| Минимальная нагрузка Min, кг | 4 | 10 | 20 | 20 | 40 |
| Действительная цена деления (шкалы) d и поверочный интервал весов е, кг | 0,2 | 0,5 | 1,0 | 1,0 | 2,0 |
| Диапазон выборки массы тары, % | от Min до 100 | ||||
| Влияние устройства установки нуля на результат взвешивания | ±0,25 е* | ||||
| * е - поверочный интервал весов | |||||
Таблица 3 - Метрологические характеристики
| Интервал взвешивания в ценах поверочного деления | Пределы допускаемой погрешности при поверке, кг | ||||
| ВПЭ-600 | ВПЭ-1000 | ВПЭ-2000 | ВПЭ-3000 | ВПЭ-6000 | |
| от Min до 500 е | ±0,1 | ±0,25 | ±0,5 | ±0,5 | ±1 |
| св. 500 е до 2000 е | ±0,2 | ±0,5 | ±1,0 | ±1,0 | ±2 |
| св. 2000 е до Max | ±0,3 | - | - | ±1,5 | ±3 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельные значения температуры, °С: | |
| - грузоприемное устройство, | от -10 до +40 |
| - терминал | от 0 до +40 |
| Напряжение питания, В | 6,0±0,5 |
| Потребляемая мощность, В-А, не более | 8 |
| Степень защиты оболочки по ГОСТ 14254 | |
| - грузоприемное устройство | IP42 |
| - терминал | IP55 |
| - датчики | IP67 |
| Средний срок службы весов, лет, не менее | 15 |
| Время установления рабочего режима, мин, не более | 10 |
| Время установления показаний, с, не более | 10 |
| Время непрерывной работы, ч, не менее | 16 |
| Вероятность безотказной работы | 0,9 |
Таблица 5 - Габаритные размеры весов
| Модификация весов | Г абаритные размеры весов (длина; ширина; высота), мм, не более | Масса весов, кг, не более |
| ВПЭ-600 | 2500; 2500; 2500 | 380 |
| ВПЭ-1000 | 4000; 4000; 2500 | 520 |
| ВПЭ-2000 | 5000; 3000; 2500 | 850 |
| ВПЭ-3000 | 6000; 4000; 2500 | 1200 |
| ВПЭ-6000 | 6000; 5000; 2500 | 1500 |
наносится на таблички, закрепленные на панели терминала и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Грузоприемное устройство в сборе с тензорезисторными датчиками, и кабелем | 1 шт. |
| Терминал | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Уровень пузырьковый | 1 шт. |
| Кабель соединительный | 1шт. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

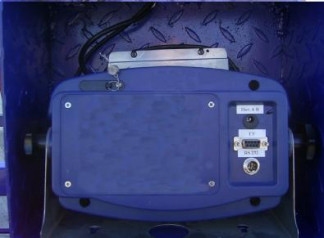

Знак поверки наносится на корпус терминала или свидетельство о поверке средств измерений.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ BY 692010812.002-2019 Весы платформенные электронные ВПЭ
