| Номер в госреестре | 78658-20 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1 |
| Изготовитель | Серафимовский опытный завод автоматики и телемеханики межрегиональное ОАО "Нефтеавтоматика", с.Серафимовский |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства.
1) Блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Счетчики-расходомеры массовые Micro Motion модификации CMF | 13425-06 |
| 45115-10 | |
| 45115-16 | |
| Датчики температуры Rosemount 644 | 63889-16 |
| Датчики температуры Rosemount 3144Р | |
| Датчики температуры 644 | 39539-08 |
| Датчики температуры 3144Р | |
| Преобразователи давления измерительные 3051 мод. 3051TG | 14061-04 |
| 14061-10 | |
| 14061-15 |
| 1 | 2 |
| Преобразователь плотности жидкости измерительный 7835 | 15644-01 |
| 15644-06 | |
| 52638-13 | |
| Влагомеры нефти поточные УДВН-1пм | 14557-05 |
| 14557-10 | |
| 14557-15 | |
| Контроллеры измерительные ROC/FloBoss мод. FloBoss S600/S600+ | 14661-02 |
| Установка трубопоршневая поверочная стационарная ОЗНА-Прувер С-0,05-500-6,3 | 31455-06 |
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку СИ (МПР) на месте эксплуатации без прекращения учётных операций;
- контроль MX СИ (МПР, ИП, ПВ) на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.

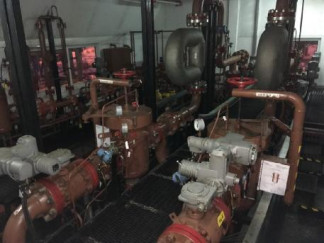

Общий вид СИКН представлен на рисунке 1.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1 осуществляется согласно их методикам поверки.
Программное обеспечение СИКН представлено встроенным прикладным ПО контроллера измерительного «FloBoss S600» и АРМ «Cropos».
Идентификационные данные программного обеспечения приведены в таблице 1 Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «FloBoss S600» | АРМ «Cropos» |
| Идентификационное наименование ПО | S600 | Doc.exe |
| Номер версии (идентификационный номер) ПО | 2.6.0.0 | 2.1.1.174 |
| Цифровой идентификатор ПО | - | 95644b2d |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 80 до 1625 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 4 (3 рабочих, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С | от +20 до +55 |
| - давление, МПа | от 2,5 до 6,3 |
| - плотность при температуре +20 °С, кг/м3 | от 870,1 до 895,0 |
| - кинематическая вязкость при температуре +20 °С, сСт, не более | 52 |
| - массовая доля воды в нефти, %, не более | 1,0 |
| - массовая доля механических примесей, %, не более | 0,05 |
| - массовая концентрация хлористых солей, мг/дм3, не более | 900 |
| - содержание свободного газа | не допускается |
| Режим работы | непрерывный |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +5 до +35 от +15 до +25 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | 220+V/3B0+3» 50±1 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1 | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1 | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1. Методика поверки | 1 экз. |
осуществляется по документу МП 78658-20 «ГСИ. Система измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 19.11.2018 г.
Основные средства поверки:
- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256);
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 89 ООО «РН-Уватнефтегаз», регистрационный номер ФР.1.29.2018.31525.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 89 ЦПС УПНГ УНП-1
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 17 |
