| Номер в госреестре | 78501-20 |
| Наименование СИ | Глубиномеры индикаторные специальные |
| Изготовитель | АО "Уральский НИИ композиционных материалов", г.Пермь |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры индикаторные специальные (далее - глубиномеры) предназначены для измерений глубины царапин, пазов, отверстий, канавок и дефектов.
Принцип действия глубиномеров основан на считывании с отсчетного устройства значения перемещения измерительного стержня, соответствующего измеряемой глубине.
Глубиномеры состоят из корпуса в виде рамы с основанием или корпуса с упорами, отсчетного устройства, представляющего собой индикатор часового типа, измерительного стержня.
Глубиномеры выпущены в двух исполнениях ОГТ-301-П-257.000 и 934.8512-0041, которые отличаются конструкцией корпуса.

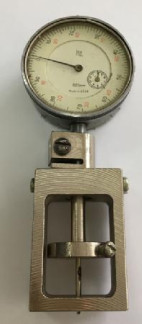

Общий вид глубиномеров представлен на рисунке 1.
Пломбирование глубиномеров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 3 |
| Пределы допускаемой абсолютной погрешности, мм | ±0,02 |
| Размах показаний, мм | 0,01 |
| Цена деления шкалы, мм | 0,01 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для исполнений | |
| 0ГТ-301-П-257.000 | 934.8512-0041 | |
| Отклонение от плоскостности измерительной поверхности основания, мм, не более | 0,01 | - |
| Измерительное усилие, Н, не более | 2,0 | |
| Размер измерительной поверхности основания, (длинахширина), мм, не более | 40x20 | - |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 35 60 155 | 35 60 130 |
| Масса, кг, не более | 0,45 | 0,35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | |
| Средний срок службы, лет, не менее | 5 | |
наносится на титульный лист «Руководства по эксплуатации» типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Глубиномер | 1 шт. | |
| Футляр | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 78-233-2019 | 1 экз. |
осуществляется по документу МП 78-233-2019 «ГСИ. Глубиномеры индикаторные специальные. Методика поверки», утвержденному ФГУП «УНИИМ» 31 декабря 2019 г. Основные средства поверки:
- рабочий эталон единицы длины 4 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29.12.2018 N 2840 (Меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к глубиномерам индикаторным специальным
отсутствуют.
| Зарегистрировано поверок | 19 |
| Поверителей | 3 |
| Актуальность данных | 09.06.2025 |
