| Номер в госреестре | 78437-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-16 |
| Изготовитель | АО "Завод емкостного и резервуарного оборудования", г.Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - резервуар) предназначен для измерений объема нефти при сливе остатков с СИКН-513.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего объему согласно градуировочной таблице.
Резервуар представляет собой сварную горизонтальную цилиндрическую емкость с усеченно-коническими днищами. Расположение резервуара - подземное.
Резервуар расположен на объекте АО «Томскнефть» ВНК по адресу: Томской области, ЦТП Советского месторождения СИКН-513.

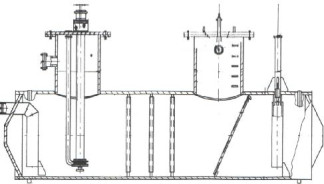

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Пломбирование резервуара не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 16 |
| Пределы допускаемой относительной погрешности измерений вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество. |
| Резервуар стальной горизонтальный цилиндрический | РГС-16 (зав. номер 413-1) | 1 шт. |
| Паспорт | - | 1 экз. |
| ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-16. Методика поверки | МП 361-2018 | 1 экз. |
осуществляется по документу МП 361-2018 «ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-16. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 23.11.2018 г. Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование и тип средства поверки | Регистра ционный № | Основные метрологические характеристики | |
| диапазон измерений, номинальное значение | погрешность, класс точности | ||
| Тахеометр электронный Leica TS15 | 46981-11 | углов от 0 до 360° | СКО не более 2'' |
| расстояний от 1,5 до 400 м (безотражательный режим) | СКО не более ±(2+2 10-6D) мм | ||
| Рулетка измерительная металлическая с грузом Р20Н2Г | 51171-12 | номинальная длина 20 м | класс точности 2 |
| Рулетка измерительная металлическая 2-го класса точности Р20Н2К | 46391-11 | номинальная длина 20 м | класс точности 2 |
| Примечание - В таблице приняты следующие обозначения и сокращения: СКО - среднеквадратическое отклонение; D - измеряемое расстояние, мм | |||
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара рядом с подписью поверителя.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-16
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
