| Номер в госреестре | 78263-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСн-5, РГСн-10 |
| Изготовитель | АО "Алексинский опытный механический завод", г.Алексин |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСн-5, РГСн-10 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные сосуды, состоящие из цилиндрической стенки и двух днищ. Тип резервуаров - стальной горизонтальный цилиндрический. Материал основных деталей - сталь марки 09Г2С ГОСТ 19281-2014.
Резервуары оборудованы приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГСн-5 (зав. №1), РГСн-10 (зав. №№1, 2) находятся на территории линейной производственно-диспетчерской станции (ЛПДС) «Исилькуль» Омского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».

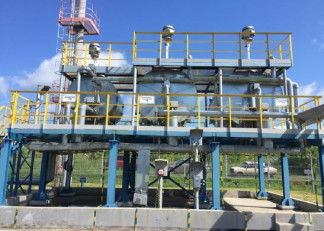

Общий вид резервуаров представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация резервуара | РГСн-5 | РГСн-10 |
| Номер резервуара | 1 | 1, 2 |
| Номинальная вместимость, м3 | 5 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация резервуара | РГСн-5 | РГСн-10 |
| Номер резервуара | 1 | 1, 2 |
| Условия эксплуатации: - температура окружающей среды, °С | от -43 до +40 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар | 1 шт. |
| Технический паспорт на резервуар | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки: рабочий эталон 2 разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (комплекс градуировки резервуаров «Зонд» рег. №17906-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСн-5, РГСн-10
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта №256 от 07.02.2018 г.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
