| Номер в госреестре | 78045-20 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | MTS Insight |
| Изготовитель | "MTS Systems Corporation", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные MTS Insight (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов.
Принцип действия машин основан на преобразовании нагрузки, прикладываемой к испытываемому образцу, тензорезисторным силоизмерительным датчиком в аналоговый электрический сигнал постоянного напряжения, изменяющийся пропорционально этой нагрузке, который обрабатывается в электронном блоке и отображается в единицах силы на дисплее персонального компьютера.
Конструктивно машины состоят из основания и закрепленной на нем рамы с подвижной и неподвижной траверсами и электронного блока управления. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задается с панели электронного блока управления. Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Тензорезисторный датчик силы размещен на подвижной траверсе. С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей.
Электронный блок управления служит для коммуникации всех поступающих сигналов и их предварительной обработки. Электронный блок функционирует совместно с подключаемым к нему внешним персональным компьютером (далее - ПК), на котором установлено специальное программное обеспечение, входящее в комплект поставки.
Компьютер управляет всеми операциями, производит обработку поступающих от электронного блока данных и отображает на экране измеряемые значения силы и перемещения в реальном времени. Эти значения могут быть использованы для дальнейшего автоматического вычисления прочностных характеристик испытываемых образцов. Компьютер обеспечивает полное управление машиной, хранение процедур испытаний и их результатов, их статистическую обработку и отображение на экране различной числовой и графической информации (например, нагрузочных кривых).
Машины изготовлены в двух модификациях - Insight 50SL (зав. № 10300350) и Insight 200SL (зав. № 10300349), отличающихся диапазоном измерений силы, диапазоном измерений перемещения, габаритными размерами и массой.

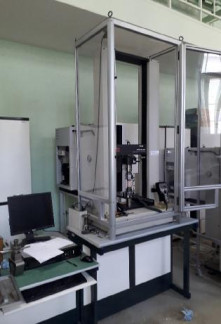

Общий вид машин испытательных универсальных MTS Insight модификаций Insight 50SL (зав. № 10300350) и Insight 200SL (зав. № 10300349) приведен на рисунке 1.
Рисунок 1 - Общий вид машин испытательных универсальных MTS Insight Пломбирование машин испытательных универсальных MTS Insight не предусмотрено.
Программное обеспечение (ПО) машин предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на ПК с установочного диска.
Уровень защиты ПО и измерительной информации машин испытательных универсальных MTS Insight от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО машин
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestWorks® 4 |
| Номер версии (идентификационный номер) ПО | 4.11 С |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Insight 50SL | Insight 200SL | |
| Диапазон измерений силы, кН | от 0,5 до 50 | от 2 до 200 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | |
| Диапазон измерений перемещения, мм | от 0,1 до 1100 | от 0,1 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений перемещения в поддиапазоне от 0,1 до 5 мм включ., мм | ±0,05 | |
| Пределы допускаемой относительной погрешности измерений перемещения в поддиапазоне св. 5 мм до верхнего предела измерений, % | ±1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Insight 50SL | Insight 200SL | |
| Параметры электрического питания: | ||
| - номинальное напряжение сети переменного тока, В | 220 | |
| - номинальная частота переменного тока, Гц | 50 | |
| Потребляемая мощность, В-А, не более | 530 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 500 | 685 |
| - ширина | 720 | 1133 |
| - высота | 1613 | 2440 |
| Масса, кг, не более | 180 | 970 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +20 до +30 | |
| Вероятность безотказной работы за 1000 ч | 0,92 | |
| Средний срок службы, лет | 15 | |
наносится типографским способом на титульный лист руководства по эксплуатации в верхней части слева.
Таблица 4 - Комплектность средства измерений
| Наименование комплектующих | Обозначение | Количество |
| Машина испытательная универсальная, в т.ч.: - силовая рама - электронный контроллер рамы - персональный компьютер с установленным ПО | MTS Insight | 1 шт. 1 шт. 1 шт. |
| Комплект принадлежностей | - | 1 компл. |
| Руководство по эксплуатации испытательной машины MTS Insight. Инструкция для проведения испытаний | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 73-233-2019 | 1 экз. |
осуществляется по документу МП 73-233-2019 «ГСИ. Машины испытательные универсальные MTS Insight. Методика поверки», утвержденному ФГУП «УНИИМ» 26 декабря 2019 г. Основные средства поверки:
- рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, (0,5-200) кН, погрешность ±0,12 %;
- система лазерная измерительная ХL-80, (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
отсутствуют.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. Техническая документация фирмы «MTS Systems Corporation», США.
