Государственный реестр средств измерений (ГРСИ)

Резервуары (танки) стальные горизонтальные РГС-22000, РГС-35000, РГС-40000, 78036-20

Резервуары (танки) стальные горизонтальные РГС-22000, РГС-35000, РГС-40000 предназначены для измерения объема, а также для приема, хранения и отпуска сжиженного природного газа (СПГ).
Карточка СИ
Номер в госреестре 78036-20
Наименование СИ Резервуары (танки) стальные горизонтальные
Обозначение типа СИ РГС-22000, РГС-35000, РГС-40000
Изготовитель "Daewoo Shipbuilding & Marine Engineering Co., Ltd.", Корея
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары (танки) стальные горизонтальные РГС-22000, РГС-35000, РГС-40000 предназначены для измерения объема, а также для приема, хранения и отпуска сжиженного природного газа (СПГ).

Описание

Тип резервуаров - стальные горизонтальные, номинальной вместимостью 22000 м , 35000 м3, 40000 м3.

Резервуары - это грузовые отсеки в корпусе судна (танкера), разделенные друг от друга поперечными переборками.

Резервуары (танки) стальные горизонтальные расположены в ряд от носа до кормы судна. Каждый резервуар имеет вид призмы, помещенной между двумя поперечными переборками в направлении, параллельном килю.

Резервуары имеют двойную мембрану, выполняющую функцию защиты от утечек продукта. Мембраны изготовлены из инвара, предназначенного для использования при низких температурах.

Резервуары (танки) стальные горизонтальные РГС-22000 с заводским номером 9246621/1, РГС-35000 с заводским номером 9246621/4, РГС-40000 с заводскими номерами 9246621/2, 9246621/3 расположены на судне-газовозе СПГ «Портовый» IMO 9246621.

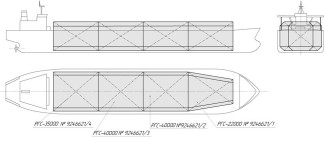

Эскиз, заводские номера и расположение резервуаров РГС-22000, РГС-35000, РГС-40000 представлены на рисунке 1.

Пломбирование резервуаров (танков) стальных горизонтальных РГС-22000, РГС-35000, РГС-40000 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-22000

РГС-35000

РГС-40000

Номинальная вместимость, м3

22000

35000

40000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -39 до +35 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар (танк) стальной горизонтальный

РГС-22000

1 шт.

Резервуар (танк) стальной горизонтальный. Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар (танк) стальной горизонтальный

РГС-35000

1 шт.

Резервуар (танк) стальной горизонтальный. Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар (танк) стальной горизонтальный

РГС-40000

2 шт.

Резервуар (танк) стальной горизонтальный. Паспорт

-

2 экз.

Градуировочная таблица

-

2 экз.

Методика поверки

МП 1017-7-2019

1 экз.

Поверка

осуществляется по документу МП 1017-7-2019 «Инструкция. ГСИ. Резервуары (танки) стальные горизонтальные РГС-22000, РГС-35000, РГС-40000. Методика поверки», утвержденному ФГУП «ВНИИР» 07 августа 2019 г.

Основные средства поверки:

-    сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный № 49151-12);

-    термометр инфракрасный Testo 830-T2 (регистрационный № 48507-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным горизонтальным РГС-22000, РГС-35000, РГС-40000

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 10.07.2025
