Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС-30000, 78016-20

Резервуары стальные вертикальные цилиндрические РВС-30000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска на ПК «Шесхарис» АО «Черномортранснефть».
Карточка СИ
Номер в госреестре 78016-20
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВС-30000
Изготовитель АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС-30000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска на ПК «Шесхарис» АО «Черномортранснефть».

Описание

Тип резервуаров - стальные вертикальные цилиндрические со стационарной крышей, номинальная вместимость 30000 м .

Резервуары стальные вертикальные цилиндрические РВС-30000 представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Заполнение и выдача нефти и нефтепродуктов осуществляется через приемнораздаточные устройства, расположенные в нижней части резервуаров.

Резервуары стальные вертикальные цилиндрические РВС-30000 расположены на территории 1111 «Грушовая» ПК «Шесхарис».

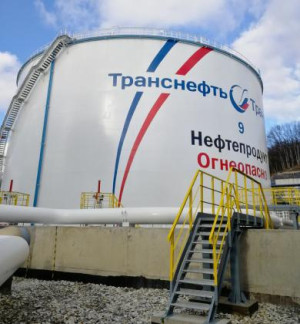

Общий вид резервуаров стальных вертикальных цилиндрических РВС-30000 представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-30000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

зав. № 9

зав. № 10

Номинальная вместимость, м3

30000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,1

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

зав. № 9

зав. № 10

Габаритные размеры резервуаров, мм, не более

-    высота стенки

-    внутренний диаметр

22500

39900

Рабочая среда

нефть по ГОСТ Р 51858-2002 нефтепродукты по ГОСТ 305-2013 и ГОСТ Р 52368-2005

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Кол-во

Резервуары стальные вертикальные цилиндрические РВС-30000 (зав. № 9)

РВС-30000

1 шт.

Резервуары стальные вертикальные цилиндрические РВС-30000 (зав. №10)

РВС-30000

1 шт.

Паспорт на РВС-30000 (зав. № 9)

-

1 экз.

Паспорт на РВС-30000 (зав. № 10)

-

1 экз.

Градуировочная таблица на РВС-30000 (зав. № 9)

-

1 экз.

Градуировочная таблица на РВС-30000 (зав. № 10)

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ (регистрационный № 43611-10), с диапазоном измерения уровня 30 м;

-    рулетка измерительная металлическая 2 класса точности (регистрационный № 55464-13) с диапазоном измерения уровня 20 м;

-    толщиномер ультразвуковой УТ-93П (регистрационный № 10479-98) с диапазоном измерений толщины от 2 до 300 мм;

-    нивелир с компенсатором GEABOX N7-32 (регистрационный №56338-14) с допустимой средней квадратической погрешностью измерения повышения на 1 км двойного хода ± 0,7мм;

-    теодолит 3T5КП (регистрационный №45283-10) с диапазоном измерения вертикальных углов -55...+60°;

-    динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до

100Н;

-    штангенциркуль 11111-111 (регистрационный №7706-00) с диапазоном 0-500 мм;

-    линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-30000.

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 05.12.2024
