| Номер в госреестре | 77795-20 |
| Наименование СИ | Концентратомеры |
| Обозначение типа СИ | ЭКРОС-5700 |
| Изготовитель | Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 04.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Концентратомеры ЭКРОС-5700 (далее - концентратомеры) предназначены для измерения содержания нефтепродуктов, жиров и неионогенных поверхностно-активных веществ (НПАВ) в экстракте из проб вод различного назначения, донных отложений.
Принцип действия концентратомера - абсорбция инфракрасного излучения молекулами углеводородов нефти, жиров и НПАВ на длине волны 3,42 мкм (2930 см-1) в экстрактах.
В качестве экстрагента применяются четырёххлористый углерод (CCl4) или дихлорэтан (C2Cl6) или другие галогенированные углеводороды.
Конструктивно концентратомеры являются настольными лабораторными приборами, выполненными в едином корпусе, на передней панели которого расположены дисплей и кнопки управления. Внутри корпуса расположены оптический блок и кюветное отделение, в которое вставляется измерительная кювета. Измерительная кювета заполняется экстрактом, и производится измерение оптической плотности. Результат измерений в виде массовой концентрации рассчитывается автоматически по градуировочному графику, заложенному в памяти концентратомера, и отображается на дисплее. Для каждого типа определяемых веществ в памяти концентратомера хранится отдельный градуировочный график. На заводе-изготовителе концентратомер градуируется для определения нефтепродуктов в экстрагенте и (дополнительно) для определения жиров и НПАВ.
Общий вид концентратомера приведен на рисунке 1. Пломбирование концентратомеров не предусмотрено.

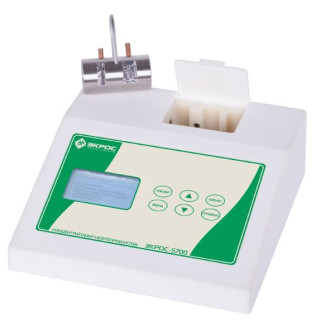

Рисунок 1 - Общий вид концентратомера ЭКРОС-5700
Программное обеспечение (далее ПО) концентратомера предназначено для управления работой концентратомера и процессом измерений, хранения и обработки и отображения полученных данных, диагностики работы концентратомера. ПО является встроенным Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CHA |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО | 2E61E30C 1) |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 32 |
| 1) Контрольная сумма указана для версии ПО 1.1. | |
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации нефтепродуктов, жиров, НПАВ в экстрактах, мг/дм | от 0 до 150 |
| Диапазон измерений массовой концентрации нефтепродуктов в экстрактах, мг/дм3 | от 0 до 100 |
| Диапазон измерений массовой концентрации жиров в экстрактах1^ мг/дм3 | от 0 до 100 |
| Диапазон измерений массовой концентрации НПАВ в экстрактах1^ мг/дм3 | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации нефтепродуктов, мг/дм3 | ±(0,5 + 0,04K), где K - массовая концентрация нефтепродукта, мг/дм3 |
| Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации жиров, мг/дм3 | ±(0,5 + 0,04K), где K - массовая концентрация жиров, мг/дм3 |
| Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации НПАВ, мг/дм | ±(1,0 + 0,04K), где K - массовая концентрация НПАВ, мг/дм3 |
| 1) Диапазоны измерений концентратомеров определяются при заказе, указаны в паспорте и не могут быть изменены пользователем в процессе эксплуатации. Изменение диапазона измерений возможно только в сервисном центры фирмы-производителя. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания переменного тока, В | от 207 до 253 |
| Частота электропитания переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 9 |
| Габаритные размеры (д х ш х в), мм, не более | 180x180x60 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет | 10 |
| Время средней наработки на отказ, ч | 10 000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +5 80 от 84 до 107 |
| Время непрерывной работы, ч, не менее | 12 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность концентратомера методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 4 - Комплектность концентратомера
| Наименование | Обозначение | Количество |
| Концентратомер | ЭКРОС-5700 | 1 |
| Измерительная кювета | - | 1 |
| Кабель сетевой | - | 1 |
| Штатив для хроматографических колонок | - | 1 |
| Хроматографические колонки | - | 6 |
| Стандартный образец состава раствора нефтепродуктов (углеводородов)в четыреххлористом углероде | ГСО 7248-96 | 1 |
| Руководство по эксплуатации, паспорт | БКРЕ.414315.002ПС | 1 |
| Комплект ЗИП | - | 1 |
| Методика поверки | МП 242-2329-2019 | 1 |
осуществляется по документу МП 242-2329-2019 «ГСИ. Концентратомеры ЭКРОС-5700. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.10.2019 г. Основные средства поверки:
- стандартный образец состава раствора нефтепродуктов (углеводородов) в четыреххлористом углероде ГСО 7248-96, состава смеси триглицеридов жирных кислот ГСО 9437-2009, состава неионогенных ПАВ (неонол АФ 9-12 в тетрахлорметане) ГСО 10067-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
