| Номер в госреестре | 77387-20 |
| Наименование СИ | Датчики температуры и влажности воздуха |
| Обозначение типа СИ | ДТВ-04 |
| Изготовитель | Акционерное общество «Минимакс-94» (АО «Минимакс-94»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и влажности воздуха ДТВ-04 (далее - датчики ДТВ-04) предназначены для автоматических измерений температуры и относительной влажности воздуха.
Принцип действия датчиков ДТВ-04: при измерении температуры основан на зависимости электрического сопротивления платины от температуры окружающей среды; при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха.
Конструктивно датчики ДТВ-04 выполнены в виде стержневого зонда в корпусе которого размещены: печатная плата с чувствительными элементами и дополнительными электронными компонентами. Верхняя часть печатной платы с чувствительными элементами защищена колпачком из пористого фторопласта. Подключение кабеля питания и связи осуществляется к контактной плате через винтовое соединение. Датчик имеет два варианта исполнения, отличающихся способом подключения соединительного кабеля.
Общий вид датчиков ДТВ-04 представлен на рисунке 1. Общий вид датчиков ДТВ-04-01 представлен на рисунке 2. Общий вид маркировки на корпусе датчиков ДТВ-04 представлен на рисунке 3.
Пломбирование датчиков ДТВ-04 от несанкционированного доступа не предусмотрено.

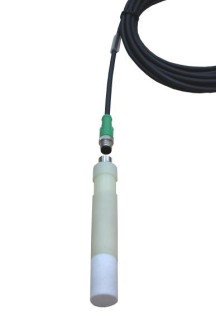

Рисунок 2 - Общий вид датчиков температуры и влажности воздуха ДТВ-04-01
АО "Мииимакс-94'
ДО'МИК ТЁМГ1ЕРД1УРЫ и 8Г1М<Н0СГИ КЩуУЛ
дтв-аи
S.-N ШЕОО'ППОЭ
Д^т DT'J-ClJ СдтЧ^нО Ъ Р-огвмм
Рисунок 3 - Общий вид маркировки на корпусе датчиков температуры и влажности воздуха ДТВ-04
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % -в диапазоне от 10 до 90 % включ.; -в диапазоне св. 90 до 98 % | ±3 ±4 |
| Наименование характеристики | Значение |
| Напряжение питания, В | 5±0,1 |
| Потребляемая мощность, ВА, не более | 0,01 |
| Диапазон выходных сигналов при измерении температуры, Ом | от 84 до 120,0 |
| Диапазон выходных сигналов при измерении относительной влажности воздуха, В | от 1,1 до 3,8 |
| Масса, кг, не более | 0,27 |
| Условия эксплуатации: | |
| -температура воздуха, °C | от -40 до +50 |
| -относительная влажность воздуха, % | от 0 до 100 |
| Длина кабеля, мм, не более | 5000 |
| Габаритные размеры, мм, не более: | |
| ДТВ-04 | |
| -высота; | 152 |
| -диаметр; ДТВ-04-01 | 23 |
| -высота; | 160 |
| -диаметр; | 23 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус датчиков температуры и влажности ДТВ-04 в виде наклейки.
Таблица 3 - Комплектность датчиков температуры и влажности воздуха ДТВ-04
| Наименование | Обозначение | Количество |
| Датчик температуры и влажности воздуха | ДТВ-04 | 1 шт. |
| Руководство по эксплуатации | МРАШ.408946.004 РЭ | 1 экз. |
| Паспорт | МРАШ. 408946.004 ПС | 1 экз. |
| Методика поверки | МП 2540-0059-2019 | 1 экз. |
осуществляется по документу МП 2540-0059-2019 «ГСИ. Датчики температуры и влажности воздуха ДТВ-04. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева»
19.09.2019 года.
Основные средства поверки:
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R), регистрационный номер в Федеральном информационном фонде № 52489-13;
Рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009 в диапазоне от минус 60 до 70 °С;
Рабочий эталон 2-го разряда (гигрометр) единицы влажности по ГОСТ 8.547-2009 в диапазоне от 0 до 100 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические условия Датчик температуры и влажности воздуха ДТВ-04 МРАШ.408946.004 ТУ
