| Номер в госреестре | 77138-19 |
| Наименование СИ | Уровнемеры лазерные |
| Обозначение типа СИ | LLT100 |
| Изготовитель | "ABB Inc.", Канада |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры лазерные LLT100 предназначены для бесконтактного измерения уровня и расстояния, до гранулированных и порошкообразных твердых материалов и жидкостей.
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженного от поверхности контролируемой среды лазерного импульса.
В уровнемерах используется инфракрасный лазер, создающий невидимый луч, который используется для измерения расстояния.
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея (поставляется по требованию заказчика), либо с помощью персонального компьютера по протоколу HART.

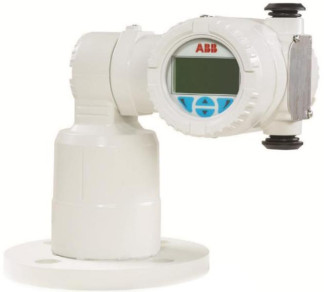

Общий вид уровнемеров лазерных LLT100 представлен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид уровнемеров лазерных LLT100 Пломбирование уровнемеров лазерных LLT100 не предусмотрено.
Программное обеспечение уровнемеров лазерных LLT100 служит для преобразования измеренного расстояния в токовый выход 4-20 мА или цифровой выход. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LLT100 |
| Номер версии (идентификационный номер) ПО | 01.01.00 |
| Цифровой идентификатор ПО (MD5) | 0xD8C5 |
| Алгоритм расчета цифрового идентификатора | CRC16 |
Таблица 2 - Метрологические характеристики уровнемеров лазерных LLT100
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня, м: - жидкости - сыпучих веществ | от 0,5 до 30 включ. от 0,5 до 100 |
| Разрешающая способность, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений уровня при расстоянии до поверхности продукта от 0,5 до 30 м включ., мм | ±11 |
| Пределы допускаемой приведенной погрешности измерений уровня при расстоянии до поверхности продукта св. 30 до 100 м, % от верхнего значения диапазона измерений | ±0,03 |
Таблица 3 - Основные технические характеристики уровнемеров лазерных LLT100
| Наименование характеристики | Значение характеристики |
| Степень защиты корпуса | IP66 / IP 67 |
| Маркировка взрывозащиты | 1Ex db [op is T6 Ga] IIC T6...T5 GbX Ex tb [op is Da] IIIC T85°C...T100°C Db Х Ga/Gb Ex db [op is T6 Ga] IIC T6...T5X Ex tb [op is Da] IIIC T85°C...T100°C Db |
| Аналоговый выход, мА | от 4 до 20 |
| Цифровая коммуникация | HART |
| Напряжение питания постоянного тока, В: - по 2-х проводной схеме - при использовании HART | от 15,5 до 42 от 21 до 42 |
| Масса, кг, не более: - алюминиевый корпус с универсальным алюминиевым фланцем - корпус из нержавеющей стали | 3,7 10,5 |
| Габаритные размеры, мм, не более, Д х Ш х В | 247 х 242 х 165 |
| Температура окружающей среды, °С | от -40 до +60 |
| Относительная влажность воздуха, % | 100 |
| Срок службы, лет, не менее | 25 |
наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров лазерных LLT100 приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров лазерных LLT100
| Наименование | Обозначение | Количество |
| Уровнемер лазерный | LLT100 | 1 шт. |
| Паспорт | LLT100-RUS Rev. D ПС | 1 экз. |
| Руководство по эксплуатации | LLT100-RUS Rev. D РЭ | 1 экз. |
| Методика поверки | МП 0753-7-2018 | 1 экз. |
осуществляется по документу МП 0753-7-2018 «ГСИ. Уровнемеры лазерные LLT100. Методика поверки», утвержденному ФГУП «ВНИИР» 10.06.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12);
- рулетка измерительная металлическая с грузом 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
приведены в эксплуатационном документе
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
