| Номер в госреестре | 77105-19 |
| Наименование СИ | Акселерометры пьезорезистивные |
| Обозначение типа СИ | ДВ3-022Ф |
| Изготовитель | АО "ЛИИ им.М.М.Громова", г.Жуковский |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры пьезорезистивные ДВ3-022Ф (далее - акселерометры) предназначены для измерений низкочастотного виброускорения.
Принцип работы акселерометра основан на пьезорезистивном эффекте преобразования колебательного движения в электрический сигнал с применением метода сверхкритического демпфирования колебательной системы чувствительного элемента.
Конструктивно акселерометр представляют собой полый герметичный цилиндр с установочной плитой, в котором помещен чувствительный элемент с выводными проводами, служащими для подачи питания и снятия измерительного сигнала.
Чувствительный элемент акселерометра изготовлен из монокристалла кремния в виде консольной балки с утонением, в поверхностном слое которой сформированы интегральная схема тензорезисторного моста и схема компенсации температурной чувствительности. На свободном конце консольной балки закреплена инерционная масса. Под воздействием виброускорения в направлении измерительной оси акселерометра инерционная масса создает усилие, вызывающее изгибную деформацию консольной балки, что приводит к появлению на выходе тензомоста сигнала, пропорционального измеряемому виброускорению.
Для уменьшения влияния высокочастотных составляющих, находящихся за пределами диапазона рабочих частот акселерометра при проведении измерений внутри корпуса акселерометра введены конструктивные элементы, осуществляющие сверхкритическое демпфирование колебательной системы чувствительного элемента.
Крепление акселерометра к исследуемому объекту осуществляется с помощью двух винтов М3 или клеем. Измерительная ось акселерометра перпендикулярна установочной поверхности.

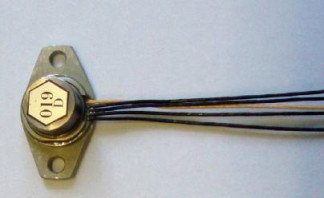

Общий вид акселерометра пьезорезистивного ДВ3-022Ф приведен на рисунке 1.
На корпусе акселерометра мест для нанесения знака утверждения типа и пломбировки от несанкционированного доступа не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения коэффициента преобразования на базовой частоте 40 Гц, мВ/м-с" | 0,0815 |
| Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, мВ/м-с | ±0,015 |
| Неравномерность частотной характеристики, %, не более: - в диапазоне рабочих частот от 3 до 50 Гц включ. - в диапазоне рабочих частот от 3 до 100 Гц включ. | 5 10 |
| Диапазон измерений амплитуды виброускорения, м/с | ±245 |
| Пределы допускаемой относительной погрешности акселерометра на базовой частоте 40 Гц, % | ±4,5 |
| Относительный коэффициент поперечного преобразования, %, не более | 4,5 |
| Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающей среды в диапазонах температур от -50 до +15* °С и от +25* до +60 °С, % | ±5 |
| * - данные значения не входят в диапазоны температур | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 9 ±0,01 |
| Габаритные размеры (ширина х диаметр корпуса х высота), мм, не более: | 28 х15 х 10 |
| Длина выводных проводников, мм, не менее | 140 |
| Масса, г, не более: | 5,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, мм рт. ст. | от -50 до +60 98 от 15 до 800 |
наносится на титульный лист паспорта методом компьютерной графики. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометры пьезорезистивные ДВ3-022Ф | ИКПВ. 402159.006 | не более 8 шт. |
| Паспорт | ИКПВ. 402159.006ПС | 1 экз.* |
| Руководство по эксплуатации | ИКПВ. 402159.006РЭ | 1 экз.* |
| Методика поверки | ИКПВ. 402159.006МП | 1 экз.* |
| * - на комплект поставки | ||
осуществляется по документу ИКПВ.402159.006 МП «Инструкция. Акселерометры пьезорезистивные ДВ3-022Ф. Методика поверки», утвержденному ФГБУ «ГНМЦ Минобороны России» 28 февраля 2019 г.
Основные средства поверки:
- рабочий эталон 2 разряда (поверочная виброустановка) в соответствии с государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки заносится в паспорт или на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационных документах.
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ИКПВ.402159.006 ТУ Акселерометр пьезорезистивный ДВ3-022Ф Технические условия
