| Номер в госреестре | 76803-19 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | Н90 |
| Изготовитель | Общество с ограниченной ответственностью «Национальные Системы Контроля» (ООО «НСК»), Самарская обл., г. Жигулевск |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров Н90 (далее - комплекты) предназначены для измерений светового коэффициента пропускания для калибровки и поверки измерителей дымности отработавших газов автотранспортных средств.
Принцип действия светофильтров заключается в поглощении части падающего на них светового потока.
Комплект состоит из трех нейтральных светофильтров с различными световыми коэффициентами пропускания, величина которых определяется маркой и толщиной стекла. Каждый светофильтр изготовлен из стекла НС (нейтральное стекло) в виде плоскопараллельной пластины, установленной в металлическую оправу. На оправу нанесены обозначения типа комплекта, заводской номер светофильтра и порядковый номер светофильтра в комплекте. Комплект упакован в коробку.

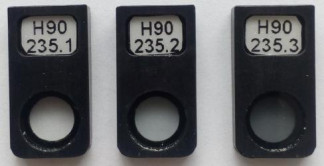

Общий вид комплекта представлен на рисунке 1.
Пломбирование комплекта не предусмотрено.
Обозначение типа комплекта
Заводской номер светофильтра
Порядковый номер светофильтра в комплекте
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных значений светового коэффициента пропускания светофильтров *, %: - светофильтр № 1 - светофильтр № 2 - светофильтр № 3 | от 79,8 до 82,0 от 63,7 до 67,1 от 37,9 до 42,3 |
| Пределы допускаемой абсолютной погрешности светового коэффициента пропускания светофильтров, % | ±0,3 |
| * Действительное номинальное значение светового коэффициента пропускания определяется в процессе поверки для конкретного светофильтра в пределах установленного номинального диапазона. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр световой зоны светофильтра, мм | 7 |
| Габаритные размеры в оправе, мм, не более: - длина | 23,0 |
| - ширина | 12,0 |
| - высота | 4,5 |
| Масса в оправе, кг, не более | 0,004 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 50 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на корпус осветителей методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект светофильтров Н90: | ||
| Светофильтр №1 | Н 022.030.00 | 1 шт. |
| Светофильтр №2 | Н 022.030.00-01 | 1 шт. |
| Светофильтр №3 | Н 022.030.00-02 | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Паспорт | Н 022.030.00 ПС | 1 экз. |
| Руководство по эксплуатации | Н 022.030.00 РЭ | 1 экз. |
| Методика поверки | МП 034.М4-19 | 1 экз. |
осуществляется по документу МП 034.М4-19 «ГСИ. Комплекты светофильтров Н90. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 мая 2019 года.
Основные средства поверки:
Вторичный эталон единиц координат цвета и координат цветности, светового коэффициента пропускания, белизны, интегральной оптической плотности несамосветящихся объектов по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
ТУ 26.51.53-022-20957254-2019 Комплекты светофильтров Н90. Технические условия
