| Номер в госреестре | 76111-19 |
| Наименование СИ | Датчики температуры цифровые |
| Обозначение типа СИ | M100 TEMP-D |
| Изготовитель | ООО "Савкор АРТ Рус", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры цифровые M100 TEMP-D (далее по тексту - датчики) предназначены для измерений температуры различных конструкций.
Принцип действия датчика основан на преобразовании измеряемой температуры в цифровой код в виде двоичного числа преобразователем температуры DS18S20, передаваемый по шине 1-Wire. Принцип действия преобразователя температуры DS18S20 основан на подсчете количества импульсов, вырабатываемых генератором с низким температурным коэффициентом во временном интервале, который формируется генератором с большим температурным коэффициентом.
Датчики конструктивно выполнены в виде резьбовой шпильки из нержавеющей стали, внутрь которой помещен преобразователь температуры DS18S20, залитый теплопроводящим компаундом. С торца корпуса установлен встроенный штекерный разъем стандарта М8 для подключения кабельного вывода. По заказу возможно изготовление и поставка датчиков с кабельным выводом для подключения адаптера USB/ 1-Wire DS9490.
Установка датчиков осуществляется путем жесткой фиксации посредством резьбового соединения корпуса-шпильки. На ровной поверхности датчик фиксируется при помощи теплопроводящего клея с закреплением липкой лентой или прижимной скобой.
Для визуализации показаний датчиков применяются преобразователи цифровых сигналов с ЖК-дисплеем или персональный компьютер с установленной программой-демонстратором OneWireViewer (или аналогичной). Датчик подключается к персональному компьютеру при помощи адаптера USB/ 1-Wire DS9490.

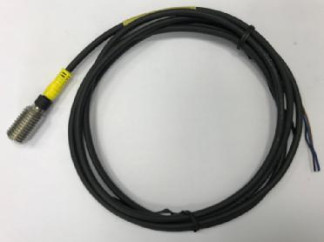

На рисунке 1 представлена фотография общего вида датчиков.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -40 до -10 °С не включ. | ±2,0 |
| - в диапазоне от -10 до 0 °С не включ. | ±1,0 |
| - в диапазоне от 0 до +80 °С | ±0,5 |
| Электрическое сопротивления изоляции (при температуре от +15 до +25 °С и относительной влажности воздуха от 30 до 80 % (при 100 В пост.тока), МОм, не менее | 20 |
| Г абаритные размеры датчика, мм, не более | 34x16 |
| Масса датчика без кабеля, кг, не более | 0,03 |
| Масса кабеля (за один погонный м), кг, не более | 0,05 |
| Длина кабеля, м | от 0,3 до 30 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С | от -40 до +80 |
| - относительная влажность воздуха, %, не более | 98 |
Основные технические характеристики преобразователей цифровых сигналов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Тип входных сигналов | 1-Wire |
| Диапазон входных сигналов, (Нех) | от FF92h до 00FAh |
| Разрядность, не менее, бит | 9 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Датчик температуры | M100 TEMP-D | 1 шт. |
| Технический паспорт | M100. TEMP D.001.nC | 1 экз. |
| Руководство по эксплуатации | M100.TEMP D.001TO | 1 шт. |
| Методика поверки | МП 207-015-2019 | 1 экз. |
| Преобразователь цифровых сигналов | - | поставляется по заказу |
| Адаптер | USB/ 1-Wire DS9490 |
осуществляется по документу МП 207-015-2019 «Датчики температуры цифровые M100 TEMP-D. Методика поверки», утвержденному ФГУП «ВНИИМС», 17.06.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 3415-001-94437768-2019 Датчики температуры цифровые M100 TEMP-D. Технические условия
