| Номер в госреестре | 75501-19 |
| Наименование СИ | Измерители высокоомного сопротивления прецизионные |
| Обозначение типа СИ | МеТеОм-01 |
| Изготовитель | Акционерное общество «Научно-исследовательский институт электронно-механических приборов» (АО «НИИЭМП»), г. Пенза |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители высокоомного сопротивления прецизионные МеТеОм-01 (далее - измерители) предназначены для измерения электрического сопротивления по постоянному току.
Принцип действия измерителей основан на косвенных измерениях сопротивления, значение которого вычисляется как отношение значений падения напряжения на измеряемом сопротивлении к силе постоянного тока, протекающей через него.
Измерители реализует два метода измерений: замещением и прямой. Выбор метода измерений производится пользователем. Выбор пределов измерений осуществляется автоматически. Результат измерения выводится на экран как в виде значения сопротивления Rx при прямом измерении, так и в виде относительного отклонения 5Rx от заданного значения внешней эталонной меры при измерении методом замещения. Измерителями во время измерения производится подача напряжения на объект измерения. Измерители позволяют выполнять многократные измерения, количество измерений при этом задается пользователем.
Конструктивно измерители выполнены в настольном исполнении в виде законченного стационарного блока в металлическом корпусе. На передней панели измерителей расположен сенсорный дисплей для управления режимами измерений и разъемы для подключения измеряемого объекта с помощью специализированных кабелей. Вывод результатов измерений производится на сенсорный дисплей. Корпус измерителей имеет ручку для переноски.
Пломбирование от несанкционированного вмешательства предусмотрено в правом верхнем углу на задней панели измерителя, внизу в центре на нижней панели и на передней панели с правой стороны под декоративной планкой. Пломбирование осуществляется вдавливанием мастики в специальную чашечку, установленную под винт в правом верхнем углу на задней панели и внизу в центре на нижней панели корпуса измерителя. Пломбирование осуществляется на правой стороне передней панели наклеиванием бумажной пломбы в стык между шильдом и корпусом измерителя под декоративную планку.

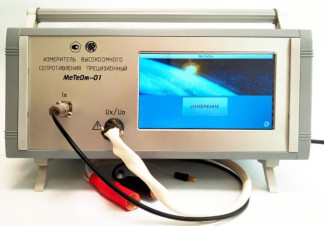

Общий вид измерителя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) состоит из встроенного ПО.
Встроенное ПО предназначено для управления работой измерителей в целом. Всё встроенное ПО является метрологически значимым.
Уровень защиты программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | STM32F746I.hex |
| Номер версии (идентификационный номер ПО) | 19.01.16 |
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления, МОм * | от 1 до 1 • 106 |
| Пределы допускаемой относительной погрешности измерений сопротивления в диапазонах сопротивления, % от 1 до 102 МОм включ. св. 102 до 104 МОм включ. св. 104 до 105 МОм включ. св. 105 до 106 МОм включ. | ±0,002 ±0,003 ±0,01 ±0,04 |
| Примечание - * Метрологические характеристики нормированы в том числе при отклонении от указанного диапазона в большую или меньшую сторону на 0,2 %. | |
| Наименование характеристики | Значение |
| Диапазон показаний относительного отклонения, % | от -50 до +50 |
| Действующее значение испытательного напряжения переменного тока частотой 50 Гц на изоляции цепей питания в течение 1 мин без пробоя и перекрытия изоляции, кВ | 1,5 |
| Сопротивление изоляции, МОм, не менее | 20 |
| Диапазон напряжений, подаваемых на объект измерений, В | от 30 до 500 |
| Время однократного измерения, с, не более | 20 |
| Потребляемая мощность, В А, не более | 50 |
| Напряжение сети питания, В | от 215,6 до 224,4 |
| Частота напряжения питания, Гц | от 49,5 до 50,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 300x400x200 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: - температура воздуха окружающей среды, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха, %, не более | от 18 до 22 от 84 до 106 (от 630 до 795) 80 |
наносится фотохимическим или печатным способом на переднюю панель измерителя и печатным способом в центре титульного листа руководства по эксплуатации.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Измеритель МеТеОм-01 | РУКЮ.411721.007 | 1 |
| Кабель Ux/Uo | РУКЮ.685631.027 | 1 |
| Кабель Ix | РУКЮ.685631.028 | 1 |
| Кабель сетевой | HAMA H-29934 | 1 |
| Кабель поверочный К0 | РУКЮ.685631.029 | 1 |
| Кабель поверочный К1 | РУКЮ.685631.030 | 1 |
| Кабель поверочный К2 | РУКЮ.685631.031 | 1 |
| Кабель поверочный К3 | РУКЮ.685631.032 | 1 |
| Заглушка на блок | Model 7078-TRX-TBC KEITHLEY | 1 |
| Заглушка на кабель | Model 7078-TRX-5 KEITHLEY | 1 |
| Адаптер | РУКЮ.468354.040 | 1* |
| Руководство по эксплуатации | РУКЮ.411721.006 РЭ | 1 |
| Ящик тарный | - | 1 |
| Примечание - * По согласованию с заказчиком | ||
осуществляется по документу РУКЮ.411721.006 РЭ (раздел «Поверка») «Измеритель высокоомного сопротивления прецизионный «МеТеОм-01». Руководство по эксплуатации», утвержденного в части раздела «Поверка» ФБУ «Пензенский ЦСМ» 17 декабря 2018 г. Основные средства поверки:
- мера электрического сопротивления Р4013, 106 Ом, 1 разряд (регистрационный номер 5084-75 в Федеральном информационном фонде).
- мера электрического сопротивления Р4023 (2 шт.), 10 Ом, 1 разряд (регистрационный номер 5085-75 в Федеральном информационном фонде).
- мера электрического сопротивления Р4033, 10 Ом, 1 разряд (регистрационный номер 5086-75 в Федеральном информационном фонде);
- катушка электрического сопротивления Р4030, 109 Ом, 1 разряд (регистрационный номер 2825-72 в Федеральном информационном фонде);
- мера-имитатор Р4085-М1, 3 разряд (регистрационный номер 4124-88 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Росстандарта № 146 от 15.02.2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
РУКЮ 411721.006 ТУ. Измеритель высокоомного сопротивления прецизионный «МеТеОм-01». Технические условия
