| Номер в госреестре | 75070-19 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 502-0400 |
| Изготовитель | Компания "Muhlbock Holztrocknungsanlagen GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 24.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые 502-0400 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры пиломатериалов в процессе фитосанитарной обработки в сушильных и пропарочных установках (камерах).
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в высокотемпературной тефлоновой изоляции с двумя штекерными разъемами. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой размещён один платиновый изолированный ЧЭ. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt1000» по ГОСТ 6651-2009 (МЭК
60751).
ТС имеют две модификации, отличающиеся длиной удлинительного кабеля: 502-0400-024A и 502-0400-025A.
Схема соединения внутренних проводников ТС с чувствительным элементом: 2-х проводная.
Монтаж ТС осуществляется в рабочем пространстве установки (камеры).

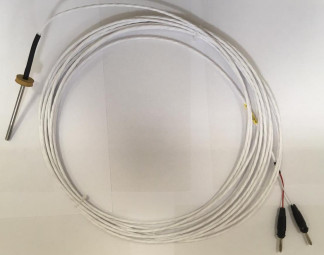

Общий вид ТС представлен на рисунке 1.
Пломбирование термопреобразователей сопротивления 502-0400 не предусмотрено.
отсутствует.
Метрологические и технические характеристики ТС представлены в таблице 1.
| Таблица 1 - Метрологические и технические характеристики г | ГС |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +130 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt1000 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 1000 |
| Класс допуска ТС по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 66512009, °C | ±(0,3+0,005|ф, где ^ -абсолютное значение температуры, °C, без учета знака |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Диаметр ТС, мм, не более | 5,0 |
| Длина монтажной части ТС, мм, не более | 100 |
| Длина удлинительного кабеля, мм - 502-0400-024A - 502-0400-025A | 10000 20000 |
| Масса ТС, г, не более | 2000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +85 до 100 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средств измерений
| Наименование | Количество | Примечание |
| Термопреобразователь сопротивления платиновый | 1 шт. | - |
| Паспорт | 1 экз. | - |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
