| Номер в госреестре | 74432-19 |
| Наименование СИ | Кальциметры |
| Обозначение типа СИ | КМ-04МС, КМ-05МС |
| Изготовитель | ООО "НПП "Геосфера", г.Тверь |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кальциметры КМ-04МС, КМ-05МС (далее - кальциметры) предназначены для измерений массовых долей кальцита (карбоната кальция) СаСОз и доломита CaMg (CO3)2 в образцах горной породы.
Принцип действия кальциметров основан на измерении давления и температуры углекислого газа в реакционной камере, выделяемого при взаимодействии карбонатов, содержащихся в анализируемом образце с водным раствором соляной кислоты, и в последующем расчете концентраций кальцита и доломита, основанном на различии кинетики их реакции с кислотой.
Кальциметры представляют собой автоматизированные приборы, состоящие из технологического и электронного блока, поршневого дозатора, датчика давления и пережимного клапана, а также реакционной камеры с датчиком температуры, магнитной мешалкой и емкостью для кислоты.
Кальциметры выпускаются в двух модификациях: КМ-04МС и КМ-05МС, которые отличаются количеством реакционных камер.

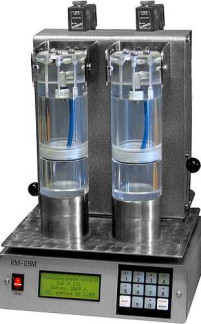

Общий вид кальциметров, обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование кальциметров не предусмотрено.
Кальциметры оснащены встроенным программным обеспечением (ПО) КМ, осуществляющим прием и аналогово-цифровое преобразование, обработку, хранение и вывод на жидкокристаллический дисплей данных и результатов расчета содержания кальцита и доломита в образцах. Также кальциметры имеют внешнее ПО Carbon, позволяющее проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения кальциметра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Внешнее | |
| Идентификационное наименование ПО | КМ | Carbon |
| Номер версии (идентификационный номер) ПО | не ниже 2.00 | не ниже 4.0.0.5 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовых долей кальцита и доломита, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений массовых долей кальцита и доломита, % | ±12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | КМ-04МС | КМ-05МС |
| Масса исследуемого образца, мг, не более: | ||
| - при карбонатности от 5 до 10 % включ. | 4000 | |
| - при карбонатности св. 10 до 20 % включ. | 2000 | |
| - при карбонатности св. 20 % | 1000 | |
| Количество исследуемых образцов | 1 | 2 |
| Г абаритные размеры измерительного блока, мм, не | ||
| более: | ||
| - высота | 380 | |
| - ширина | 250 | |
| - длина | 300 | |
| Масса прибора, кг, не более | 7,5 | 10,5 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +22 до +26 | |
| - относительная влажность (при температуре | ||
| +25 °С), %, не более | 85 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| Средний срок службы, лет, не менее | 4 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Кальциметр | КМ-04М^ КМ-05МC | 1 шт. |
| - интерфейсный кабель | - | 1 шт. |
| - сетевой шнур | - | 1 шт. |
| - комплект принадлежностей | - | 1 шт. |
| - диск с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП 54-251-2018 | 1 экз. |
осуществляется по документу МП 54-251-2018 «ГСИ. Кальциметры КМ-04МС, КМ-05МС. Методика поверки», утвержденному ФГУП «УНИИМ» 16 октября 2018 г.
Основные средства поверки:
- стандартный образец состава доломита (СО-6) ГСО 7222-96 (аттестованное значение массовой доли оксида кальция 32,41 %, границы абсолютной погрешности аттестованного значения массовой доли оксида кальция при Р=0,95 ±0,20 %; аттестованное значение массовой доли оксида магния 19,72 %, границы абсолютной погрешности аттестованного значения массовой доли оксида магния при Р=0,95 ±0,32 %);
- стандартный образец состава известняка ГСО 8845-2006 (аттестованное значение массовой доли оксида кальция 54,98 %, границы абсолютной погрешности аттестованного значения массовой доли оксида кальция при Р=0,95 ±0,31 %);
- рабочий эталон единицы массы 3-го разряда по ГОСТ 8.021-2015 (весы I (специального) класса точности по ГОСТ R OIML 76-1-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть кальциметра, как показано на рисунке 1.
приведены в эксплуатационном документе.
4215-001-70943252-2010 Кальциметры КМ-04М^ КМ-05МС Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 15.12.2025 |
