Анализатор спектра оптического Bristol 771A-NIR-APC, 74066-19

Назначение

Анализатор спектра оптического Bristol 771A-NIR-APC (далее - 771A) предназначен для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).

Описание

Принцип действия 771A основан на вычислении спектра сигнала с помощью быстрого преобразования Фурье над сигналом, снимаемого с интерферометра Майкельсона, в котором одно плечо неподвижное, а длина второго изменяется посредством подвижного зеркала. Результатом быстрого преобразования Фурье является спектр исходного оптического сигнала, выраженный в виде зависимости мощности сигнала от длины волны.

Конструктивно 771A выполнен в виде прибора настольно-переносного типа в прямоугольном корпусе, состоящего из следующих основных блоков: измерительного блока 771A, персонального компьютера (ПК), в котором установлена управляющая программа собственной разработки Bristol, монитора.

Управление работой 771A, отображение и хранение информации по измеряемым параметрам осуществляется с помощью персонального компьютера, связь с которым осуществляется через соединительный кабель, входящий в комплект поставки.

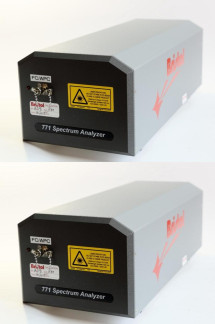

Общий вид 771A представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место

нанесения

маркировки

Место

пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.

Метрологически значимая часть ПО прошита в памяти микроконтроллера измерительного блока 771A.

Интерфейсная часть ПО запускается на персональном компьютере и служит для отображения, обработки и сохранения результатов измерений.

ПО защищено от несанкционированного доступа путем установки пломбирующих наклеек на корпусе и измерительного блока 771A.

ПО защищено паролем.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса 771A.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм по ГОСТ 8.585-2013.

Основные метрологические характеристики:

диапазон воспроизведения единицы длины волны: от 600 до 1650 нм; относительная погрешность определения длин волн линий поглощения: 210-6.

-    рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 1 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.

Основные метрологические характеристики: диапазон измерений средней мощности непрерывного и импульсного оптического излучения: от 10-6 до 1 Вт;

диапазон длин волн исследуемого излучения: от 500 до 1700 нм;

пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки (633, 850, 1310, 1550 нм): ±3 %;

пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в спектральном диапазоне: от 500 до 600 нм включ. ±8 %; св.600 до 1000 нм включ. ±6,5 %; св. 1000 до 1200 нм включ. ±8 %; св. 1200 до 1650 нм включ. ±6,5 %; св. 1650 до 1700 нм включ. ±8 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель 771A в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

спектра оптическому Bristol 771A-NIR-APC

ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации

Техническая документация компании Bristol Instruments, Inc., США
