| Номер в госреестре | 73929-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-16, РГС-25 |
| Изготовитель | АО "Алексинский опытный механический завод", г.Алексин |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-16, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуаров основан на измерении объема нефти в зависимости от уровня наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищами. Расположение - подземное. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары имеют люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары горизонтальные стальные цилиндрические РГС-16 № 1, РГС-25 № 2 расположены на территории Акционерного общества «Транснефть - Приволга» Самарского районного нефтепроводного управления приемо-сдаточного пункта «Новокуйбышевский» (Самарское РНУ ПСП «Новокуйбышевский»), по адресу: 446200, Самарская область, г. Новокуйбышевск, ул. Первая Промышленная, д.31.

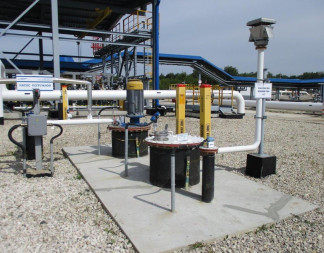

Общий вид места установки и эскиз резервуаров горизонтальных стальных цилиндрических РГС-16, РГС-25 представлен на рисунках 1-3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-16, РГС-25 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-16 | РГС-25 |
| Номинальная вместимость, м3 | 16 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-16 | РГС-25 |
| Габаритные размеры, мм: | ||
| - диаметр | 2000 | 2400 |
| - длина | 4800 | 5826 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от - 60 до +40 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-16 № 1 | 1 шт. |
| 2 Резервуар стальной горизонтальный цилиндрический | РГС-25 № 2 | 1 шт. |
| 3 Паспорт | - | 2 экз. |
| 4 Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М» от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
3
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-16, РГС-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
