| Номер в госреестре | 72845-18 |
| Наименование СИ | Пикнометры напорные |
| Обозначение типа СИ | ARCCO ANUBIS |
| Изготовитель | "ARCCO Instrument Co., Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные ARCCO ANUBIS (далее - пикнометры) предназначены для прецизионных измерений объема жидкости и проведения последующих косвенных измерений плотности жидкости. Пикнометры применяются при проведении поверки и калибровки поточных средств измерений плотности в составе поверочных установок в качестве рабочего эталона 1-го разряда.
Принцип измерения плотности с использованием напорных пикнометров основан на взвешивании известного объема жидкости, отобранного в пикнометр из трубопровода при температуре и давлении транспортирования по трубопроводу. Плотность жидкости находят из частного от деления разницы массы заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объема жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

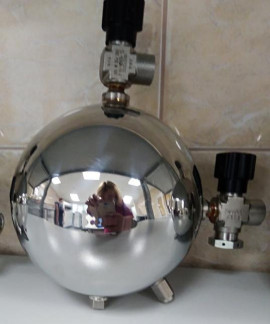

Конструктивно корпус пикнометра выполнен в виде металлического сосуда сферической формы с двойными стенками, снабжённого предохранительным клапаном и двумя вентилями
о
для заполнения и слива пробы жидкости. Оси вентилей расположены под углом 90 . Для обеспечения термоизоляции полость между стенками корпуса пикнометра вакуумируется. Пломбировка пикнометров от несанкционированного доступа не требуется.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость пикнометра, см3 | 1000 |
| Пределы допускаемой абсолютной погрешности измерений фактической вместимости, см3 | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный коэффициент изменения вместимости при изменении температуры жидкости, см3/°С, не более | ±0,02 |
| Номинальный коэффициент изменения вместимости при изменении давления жидкости, см3/МПа, не более | ±0,2 |
| Рабочее давление в жидкости, МПа, не более | 10 |
| Диапазон рабочей температуры жидкости, °С | от +5 до +90 |
| Присоединительные размеры вентилей пикнометра, мм | 1/4“FNTP |
| Габаритные размеры, мм, не более: - диаметр корпуса пикнометра - высота пикнометра с присоединительными вентилями | 165 255 |
| Масса пустого пикнометра, кг, не более | 2,3 |
| Срок службы, лет, не менее | 10 |
| Наработка на отказ, ч | 10000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, до | от -35 до +50 100 |
наносится на титульный лист Руководства по эксплуатации пикнометра в виде наклейки. Комплектность средства измерений
Таблица 4 - Комплектность пикнометров напорных ARCCO ANUBIS
| Наименование | Обозначение | Количество |
| Пикнометр напорный | ARCCO ANUBIS | 1 шт. |
| Кейс для хранения и транспортировки пикнометра | - | 1 шт |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2302-0110-2018 | 1 экз. |
осуществляется по документу МП 2302-0110-2018 «ГСИ. Пикнометры напорные ARCCO ANUBIS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 июня 2018 г.
Основные средства поверки:
- весы электронные GF-6100, № 21346-06, НПВ 6100 г, цена деления 0,01 г;
- комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009
- жидкость-компаратор, аттестованная на Вторичном эталоне плотности ВЭТ 18 в соответствии с ГОСТ 8.024-2002 по значению плотности при температуре (25,00±0,02) оС в абсолютной погрешностью аттестованного значения плотности не более ±0,03 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2000 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы-изготовителя
