| Номер в госреестре | 72832-18 |
| Наименование СИ | Мерники металлические технические 1 класса |
| Обозначение типа СИ | ММТГ |
| Изготовитель | С.П. "FABBRI-INOX" О.О.О., Молдова |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1 класса ММТГ (далее - мерники) предназначены для измерений объема жидкости.
Принцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.
Мерники состоят из стального резервуара с эллиптическими днищами, имеющего форму усеченного конуса, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерники имеют вертикальную горловину, закрытую герметичной крышкой, и оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для донного налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Мерники имеют три крана для отбора проб, указатель уровня со стеклянной трубкой для контроля за наполнением мерника и смотровое окно, используемое для снятия показаний температуры жидкости по термометру, установленному за стеклом внутри мерника. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.

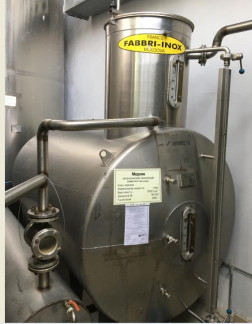

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунке 1.
Знак поверки наносится на следующие пломбы:
1-пломба, пломба, ограничивающая доступ к крану сливному.
2-пломба, ограничивающая доступ к смотровому стеклу.
3-пломба, ограничивающая доступ к наливной трубе.
4-пломба, ограничивающая доступ к люку горловины.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 2500 |
| Диапазон измерений, % от номинального значения вместимости | от 20 до 100 |
| Класс точности мерника по ГОСТ 8.633-2013 | 1 |
| Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 2432 |
| - длина | 2455 |
| - ширина | 1313 |
| Масса, кг, не более | 380 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от -10 до +40 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 96 до 104 |
| температура измеряемой жидкости, °С | от -10 до +40 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 класса | ММТГ зав. №№ 744.001, 744.002, 744.003 | 3 шт. |
| Паспорт | 3 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-ого разряда согласно приказу Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 3»;
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до плюс 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, расположенные на крышке горловины, переливной трубе, смотровых окнах, шкалах и сливном патрубке
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1 класса ММТГ
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация изготовителя
