| Номер в госреестре | 72369-18 |
| Наименование СИ | Системы |
| Обозначение типа СИ | ARTES |
| Изготовитель | "KoCoS Messtechnik AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы ARTES (далее по тексту - системы) предназначены для воспроизведений силы и напряжения переменного тока, напряжения постоянного тока, а также для измерений аналоговых сигналов силы и напряжения постоянного тока.
Принцип действия систем основан на формировании цифровых сигналов, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении.
Системы используются для испытаний статических реле, цифровых реле, реле дифференциальной защиты, а также реле с автономным питанием.
Системы имеют 3 модификации ARTES 600, ARTES 460 и ARTES 560, отличающиеся техническими характеристиками и различной конфигурацией измерительных каналов и каналов воспроизведений.
Системы имеют 6 каналов для воспроизведения значений силы переменного тока, 4 канала для воспроизведений напряжения переменного тока, 10 каналов для воспроизведения низкоуровневых сигналов, 1 канал для воспроизведений значений напряжения постоянного тока, 1 или 2 канала для измерений аналоговых сигналов силы постоянного тока и 1 канал для измерений аналоговых сигналов напряжения постоянного тока (только для модификаций ARTES 460 и ARTES 560), 12 многофункциональных каналов для измерений аналоговых и логических сигналов (только для модификации ARTES 600). А также системы снабжены 3-х или 5-ти дюймовым сенсорным экраном, функциональными клавишами и переключателями (в зависимости от модификации).

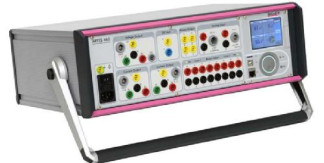

Общий вид систем с указанием мест пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
Место нанесения знака поверки
б) модификация ARTES 600 Рисунок 1 - Общий вид систем с указанием мест пломбирования и нанесения знака поверки
Системы имеют программное обеспечение (далее - ПО). Аппаратная реализация ПО основана на программируемой логической интегральной схеме (далее - ПЛИС) Altera Intel FPGA, работающей на ядре процессора NIOS II. Данная схема управляет всеми периферийными устройствами внутри систем. ПО предназначено для обеспечения связи с аппаратными средствами аналого-цифрового преобразователя, для измерений в сочетании с прецизионными таймерами, работающими на ПЛИС (FPGA).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ARTES |
| Номер версии (идентификационный номер ПО), не ниже | 1.00.0000 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«Низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики систем приведены в таблицах
| Наименование характеристики | Значение |
| Для каналов воспроизведений напряжения и силы электрического тока | |
| Диапазоны воспроизведений напряжения переменного тока при частоте (50±1) Гц, В: - для однофазного режима - для трехфазного режима | от 0 до 300 от 0 до 600 |
| Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений напряжения переменного тока, % | ±0,05 |
| Диапазоны воспроизведений напряжения постоянного тока, В: - для однофазного режима - для трехфазного режима | от 0 до 300 от 0 до 600 |
| Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений напряжения постоянного тока, % | ±0,05 |
| Диапазон воспроизведений силы переменного тока при частоте (50±1) Гц, А: - на каждом из 6 выходов - при параллельном (попарном) соединении выходов - при параллельном соединении всех выходов | от 0 до 161) от 0 до 32 от 0 до 642) 3) от 0 до 96 3) |
| Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений силы переменного тока, % | ±0,05 |
| Диапазон воспроизведений силы постоянного тока, А: - на каждом из 6 выходов - при параллельном (попарном) соединении выходов - при параллельном соединении всех выходов | от 0 до 161) от 0 до 32 от 0 до 642)33)) от 0 до 96 3) |
| Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений силы постоянного тока, % | ±0,05 |
| Диапазон воспроизведения частоты переменного тока, Гц | от 10 до 3000 |
| Пределы допускаемой относительной погрешности воспроизведений частоты переменного тока | ±1-10'4 |
| Диапазон воспроизведений угла фазового сдвига между током и напряжением, между фазными напряжениями, между фазными токами, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между током и напряжением, градус | ±0,05 |
| Для каналов воспроизведений низкоуровневых сигналов | |
| Диапазон воспроизведений амплитудного значения напряжения переменного тока при частоте (50±1) Гц, В | от 0 до 10 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % | ±0,05 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±0,05 |
| Наименование характеристики | Значение |
| Диапазон воспроизведений частоты переменного тока, Гц | от 10 до 3000 |
| Пределы допускаемой относительной погрешности воспроизведений частоты переменного тока | ±1-10-4 |
| Диапазон воспроизведений угла фазового сдвига между током и напряжением, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями, градус | ±0,05 |
| Для каналов воспроизведений постоянного напряжения | |
| Диапазон воспроизведений напряжения постоянного тока, В | от 12 до 260 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±5 |
| Для каналов измерений аналоговых сигналов (силы постоянного тока и напряжения электрического тока) | |
| Диапазоны измерений напряжения постоянного тока, В 1) 2) | от 0 до +10 от -10 до +10 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Диапазон измерений силы постоянного тока, мА | от 0 до +20 от -20 до +20 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,1 ±0,053) |
| Диапазон измерений напряжения переменного тока при частоте (50±1) Гц, В 2) 3) | от 0 до 600 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения переменного тока, % | ±0,1 |
| Для многофункциональные измерительных каналов 3) | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 10000 Гц, В | от 0 до 10 от 0 до 100 от 0 до 600 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения переменного тока, % | ±0,05 |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 10 от 0 до 100 от 0 до 600 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % | ±0,05 |
| Примечания 1) только для модификации ARTES 460; 2) ’ только для модификации ARTES 560; 3) только для модификаций ARTES 600. | |
Таблица 3 - Технические характеристики систем
| Наименование характеристики | Значение |
| Параметры сети питания: а) от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц б) от источника напряжения постоянного тока | от 100 до 265 от 47 до 63 от 120 до 265 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от 0 до +50 |
| - относительная влажность окружающего воздуха без образования конденсата, % | от 5 до 90 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - для систем ARTES 460 и ARTES 560 | 470x326x162 |
| - для систем ARTES 600 | 470x326x202 |
| Масса, кг, не более: | |
| - для систем ARTES 460 | 12 |
| - для систем ARTES 560 | 14 |
| - для систем ARTES 600 | 16 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность систем представлена в таблице 4.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система | - | 1 шт. |
| Комплект выходных проводов | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-100-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-100-18 «Системы ARTES. Методика поверки», утверждённому ООО «ИЦРМ» 22.06.2018 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25989-09);
- частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
