| Номер в госреестре | 72258-18 |
| Наименование СИ | Термометр биметаллический |
| Обозначение типа СИ | WSS 303 |
| Изготовитель | "Zhaoging Instrument Co., Ltd.", Китай |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометр биметаллический WSS 303 (далее по тексту - термометр) предназначен для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометр относится к показывающему стрелочному прибору погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллоне. Корпус в виде обода и термобаллон термометра изготовлены из нержавеющей стали. Термометр выполнен с тыльным креплением термобаллона к корпусу.
Монтаж термометра осуществляется с помощью штуцера с резьбовым соединением 1/4”.

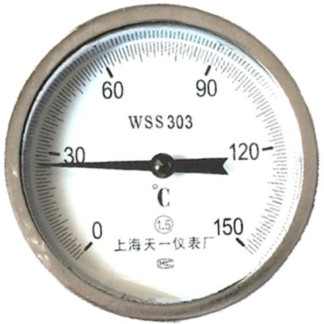

Фотографии общего вида термометра представлен на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики термометра приведены в таблице 1.
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +150 |
| Цена деления шкалы, °С | 2 |
| Пределы допускаемой абсолютной погрешности, °С | ±2 |
| Диаметр корпуса, мм | 60 |
| Диаметр погружаемой части, мм | 6 |
| Длина погружаемой части, мм | 100 |
| Масса, кг | 0,160 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +60 до 95 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WS 303 | 1 шт. |
| Паспорт (на русском языке) | 26.51.51.110-NH8-15ПС | 1 экз. |
| Методика поверки | МП 207-021-2018 | 1 экз. |
осуществляется по документу МП 207-021-2018 «Термометр биметаллический WS 303. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.05.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Zhaoging Instrument Co.,Ltd.», Китай
