| Номер в госреестре | 72143-18 |
| Наименование СИ | Приборы электронные угломерные |
| Обозначение типа СИ | ЭУ-1 |
| Изготовитель | АО "ЦКБ морской техники "Рубин", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электронные угломерные «ЭУ-1» (далее по тексту- ЭУ-1) предназначены для измерений углов.
Принцип действия ЭУ-1 основан на преобразовании изменения проекции силы тяжести на чувствительные оси датчика измерения угла в электрический сигнал постоянного тока.
ЭУ-1 имеет моноблочное исполнение и состоит из датчика измерения угла наклона с аналоговым выходом, аналого-цифрового преобразователя, вычислительного блока, устройства хранения данных, жидкокристаллического дисплея и блока электропитания.
В качестве чувствительного элемента датчика измерения угла используется микромеханический двухосевой акселерометр. Аналоговый выходной сигнал акселерометра, пропорциональный проекции ускорения свободного падения на чувствительную ось датчика, преобразуется 24-битным аналого-цифровым преобразователем в цифровую форму и передаётся в вычислительный блок. Вычислительный блок содержит модуль математической обработки регистрируемых данных и служит для обработки результатов измерений. Электропитание ЭУ-1 может осуществляться как от сети переменного тока 220 В, так и от встроенной аккумуляторной батареи, которая обеспечивает автономное питание ЭУ-1 не менее 6 часов.
На лицевой панели ЭУ -1 расположены жидкокристаллический дисплей, тумблер включения и навигационные кнопки. На корпусе ЭУ-1 установлены разъём для подключения кабеля питания и слот для устройства хранения данных.

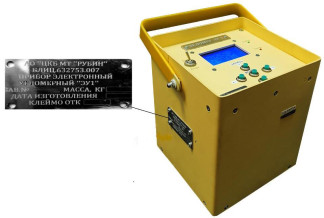

Общий вид ЭУ-1 представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса ЭУ-1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
При работе с ЭУ-1 используется встроенное программное обеспечение (далее - ПО). Встроенное ПО выполняет следующие функции:
- измерение углов;
- отображение и хранение результатов измерений;
- передачу результатов измерений на внешний носитель информации;
- формирование электронного архива в текстовом формате с привязкой ко времени. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | MDR32F92QI |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | 998EFF1335A09BFC09BBF125787406F262BBDBC21) |
| Алгоритм вычисления идентификатора ПО | SHA1 |
| Примечание: 1) - значение контрольной суммы приведено для версии ПО 1.0 | |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла, градус | ±3 |
| Диапазон показаний, градус | ±4 |
| Пределы допускаемой абсолютной погрешности измерений угла, градус - для измерений угла в диапазоне от -2° включ. до +2° включ. - для измерений угла в диапазоне от -3°до -2° и от +2° до +3° | ±0,015 ±0,02 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±5 |
| Потребляемая мощность, В • А, не более | 30 |
| Время автономной работы, часов, не менее | 6 |
| Частота регистрации данных, Гц | 1 |
| Степень защиты корпуса ЭУ | IP20 |
| Габаритные размеры, мм, не более - длина - высота - ширина | 190 195 155 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - изменение температуры окружающего воздуха в течение одного часа, °С, не более - относительная влажность, % - атмосферное давление, кПа | от +5 до +35 5 от 45 до 80 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 3000 |
наносится на информационную табличку ЭУ-1 металлографическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор электронный угломерный «ЭУ-1» | БЛИЦ. 401211.003 | 1 шт. |
| Кабель питания | 1 шт. | |
| Носитель информации микро SD карта с адаптером | 1 шт. | |
| Контейнер для транспортировки | 1 шт. | |
| Картридер для ПК микро SD и SD | 1 шт. | |
| Паспорт | БЛИЦ.632753.007ПС | 1 экз. |
| Руководство по эксплуатации | БЛИЦ.632753.007РЭ | 1 экз. на партию |
| Методика поверки | МП 253-008-2018 | 1 экз. на партию |
осуществляется по документу МП 253-008-2018 «ГСИ. Приборы электронные угломерные «ЭУ-1». Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева»
25.04.2018 г.
Основное средство поверки:
Головка делительная оптическая ОДГЭ, рег. № 26906-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель прибора.
приведены в эксплуатационном документе.
БЛИЦ.401211.003 ТУ Прибор электронный угломерный «ЭУ-1». Технические условия
