| Номер в госреестре | 72134-18 |
| Наименование СИ | Датчики натяжения |
| Обозначение типа СИ | TCE-100K |
| Изготовитель | "National Oilwell DHT, L.P. dba. MD TOTCO", США |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики натяжения TCE-100K (далее - датчики) предназначены для преобразования силы натяжения неподвижного конца талевого каната в нормированный выходной электрический сигнал.
Принцип действия датчиков основан на преобразовании силы натяжения талевого каната в поперечную силу посредством геометрической формы корпуса датчика. Поперечная сила преобразуется силоизмерительным тензорезисторным датчиком совместно с формирователем электрического сигнала в нормированный выходной сигнал.
Конструктивно датчики состоят из корпуса, концевого дефлектора, хомута, зажимного башмака, кривошипа. Корпус датчика состоит из силоизмерительного тензорезисторного датчика и формирователя электрического сигнала.
При монтаже, датчик крепится на зажиме к неподвижному концу талевого каната, который изгибается вследствие геометрической формы датчика. При осевом нагружении, в местах изгиба каната возникают поперечные усилия. Данные усилия передаются через механизм зажима на корпус и воздействуют на находящийся в нем силоизмерительный тензорезисторный датчик. Силоизмерительный тензорезисторный датчик вместе с формирователем сигнала вырабатывает выходной сигнал от 4 до 20 мА, пропорциональный натяжению в талевом канате.

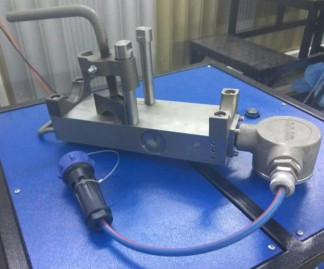

Общий вид датчиков натяжения TCE-100K представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования силы натяжения талевого каната, кН | от 10,0 до 444,8 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемого относительного размаха выходного сигнала, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 13 до 28 |
| Габаритные размеры, мм, не более | |
| - длина | 406 |
| - ширина | 112 |
| - высота | 300 |
| Масса, кг, не более | 15 |
| Диаметры канатов, применяемых при измерении, мм | от 22,2 до 50,8 |
| Наработка на отказ, часов, не менее | 2000 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от - 40 до +60 |
| Относительная влажность воздуха при температуре 25°С, не более, % | 98 |
наносится типографским способом на титульный лист эксплуатационной документации.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Датчик натяжения TCE-100K | - | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Техническое руководство | - | 1 экз. |
| Методика поверки | МП ТИнТ 225-2018 «Датчики натяжения TCE-100K. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 225-2018 «ГСИ. Датчики натяжения TCE-100K. Методика поверки», утверждённому ООО «ТестИнТех» 08.02.2018 г.
Основные средства поверки:
- Машина универсальная испытательная Z600, основная погрешность ±1% (рег. №65734-16);
- Мультиметр 3458А, основная погрешность ±(25 10-6D+410-6E), где D - показание прибора, E - предел измерений (рег. №25900-03);
- Источник питания постоянного тока PSM-76003, основная погрешность ±(0,005 U+2 e.m.p.), где U - установленное значение напряжения постоянного тока на выходе, e.m.p. - единица младшего разряда (рег. №55898-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «National Oilwell DHT, L.P. dba. MD TOTCO», США
