Системы автоматического управления газоперекачивающим агрегатом ЭЛАР-АТ, 71504-18

Системы автоматического управления газоперекачивающим агрегатом «ЭЛАР-АТ» (далее - САУ ГПА «ЭЛАР-АТ») представляют собой программно-технические комплексы, предназначенные для измерительных преобразований сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, а также сигналов частоты переменного электрического тока, приема и обработки дискретных сигналов, формирования управляющих аналоговых сигналов силы постоянного электрического тока и дискретных сигналов по командам оператора и по алгоритмам управления на основе измерений параметров технологических процессов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71504-18
Наименование СИ	Системы автоматического управления газоперекачивающим агрегатом
Обозначение типа СИ	ЭЛАР-АТ
Изготовитель	ООО Внедренческая фирма "ЭЛНА", г.Москва
Год регистрации	2018
Срок свидетельства	15.06.2024
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

САУ ГПА «ЭЛАР-АТ» предназначены для автоматизации управления, регулирования, контроля и защиты газоперекачивающего агрегата (ГПА) на всех режимах работы, укомплектованного электроприводным/газотурбинным/поршневым двигателем, компрессором (нагнетателем) различных модификаций и другим оборудованием в составе агрегата, а также оборудованием в составе обвязки ГПА.

САУ ГПА «ЭЛАР-АТ» являются проектно-компонуемыми средствами измерений и могут изготавливаться в различных модификациях, в зависимости от особенностей автоматизируемого объекта. В состав систем могут входить следующие функциональные блоки:

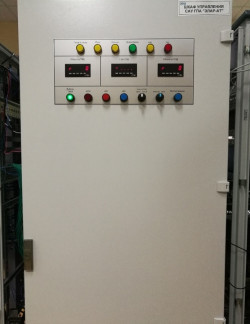

- блок управления системы автоматического управления (БУ САУ);

- блок экстренного аварийного останова (БЭАО);

- блок защиты двигателя (БЗД), только для газотурбинной установки (ГТУ);

- пульт резервного управления (ПРУ);

- автоматизированное рабочее место (АРМ), включая коммуникационное оборудование;

- серверное оборудование (по согласованию с Заказчиком);

- дополнительное оборудование, устанавливаемое в соответствии с техническими требованиями для конкретного объекта автоматизации;

- комплект сервисного оборудования (КСО).

Измерительные каналы (ИК) САУ ГПА «ЭЛАР-АТ» могут состоять из:

- промежуточных измерительных преобразователей, указанных в таблице 2 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);

- контроллеров с аналоговыми модулями ввода/вывода, указанных в таблице 1 и реализующих аналого-цифровое и цифро-аналоговое преобразование;

- АРМ оператора, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования, а также функций задания режимов и параметров работы оборудования.

Примечание: состав ИК и перечень ИК в составе САУ ГПА «ЭЛАР-АТ» определяется заказом.

Наименование и тип

Модули ввода/вывода аналоговых сигналов

Зарегистрировано поверок	1
Поверителей	1
Актуальность данных	27.07.2025

Поверители

ООО Внедренческая фирма "ЭЛНА"

1 поверка

Номер в ГРСИ РФ:

71504-18

Производитель / заявитель:

ООО Внедренческая фирма "ЭЛНА", г.Москва

Год регистрации:

2018

Cрок действия реестра:

15.06.2024
