| Номер в госреестре | 71350-18 |
| Наименование СИ | Анализаторы логические |
| Обозначение типа СИ | 16861A, 16862A, 16863A, 16864A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы логические 16861A, 16862A, 16863A, 16864A (далее - анализаторы) предназначены для измерений параметров цифровых, импульсных сигналов и анализа логических состояний микропроцессорных и интерфейсных устройств.
Принцип действия анализаторов основан на одновременной цифровой обработке нескольких каналов, визуальном наблюдении и анализе информации в реальном масштабе времени. Форма сигнала либо непосредственно отображается на мониторе, либо выводится в виде гистограммы.
Конструктивно анализаторы выполнены в виде моноблока со встроенным цветным плоским монитором. Анализаторы отличаются друг от друга количеством каналов.
В анализаторах используется пользовательский интерфейс на основе операционной системы Windows. Вывод результатов измерений осуществляется через интерфейсы USB 2.0, USB 3.0 и Ethernet на внешний принтер или в локальную сеть.
Функциональные возможности анализаторов могут быть расширены путем применения дополнительных опций, аксессуаров и пробников, приведенных в таблице 1.
Таблица 1 - Описание дополнительных опций, аксессуаров и пробников
| Наименование | Описание |
| Опции | |
| 16861A | 34-канальный логический анализатор |
| 16861A -700 | Увеличение частоты анализа состояний до 700 МГц |
| 16861A -004 | Увеличение памяти до 4 Мбит |
| 16861A -008 | Увеличение памяти до 8 Мбит |
| 16861A -016 | Увеличение памяти до 16 Мбит |
| 16861A -032 | Увеличение памяти до 32 Мбит |
| 16861A -064 | Увеличение памяти до 64 Мбит |
| 16861A -128 | Увеличение памяти до 128 Мбит |
| 16861AU-004 | Увеличение памяти до 4 Мбит |
| 16861AU-008 | Увеличение памяти до 8 Мбит |
| 16861AU-016 | Увеличение памяти до 16 Мбит |
| 16861AU-032 | Увеличение памяти до 32 Мбит |
| 16861AU-064 | Увеличение памяти до 64 Мбит |
| 16861AU-128 | Увеличение памяти до 128 Мбит |
| 16861AU-700 | Увеличение частоты анализа состояний до 700 МГц |
| 16862A | 68-канальный логический анализатор |
| 16862A -700 | Увеличение частоты анализа состояний до 700 МГц |
| 16862A -004 | Увеличение памяти до 4 Мбит |
| 16862A -008 | Увеличение памяти до 8 Мбит |
| 16862A -016 | Увеличение памяти до 16 Мбит |
| 16862A -032 | Увеличение памяти до 32 Мбит |
| 16862A -064 | Увеличение памяти до 64 Мбит |
| 16862A -128 | Увеличение памяти до 128 Мбит |
| 16862A-T10 | Опция режима «Timing Zoom» |
| Наименование | Описание |
| 16862AU-004 | Увеличение памяти до 4 Мбит |
| 16862AU-008 | Увеличение памяти до 8 Мбит |
| 16862AU-016 | Увеличение памяти до 16 Мбит |
| 16862AU-032 | Увеличение памяти до 32 Мбит |
| 16862AU-064 | Увеличение памяти до 64 Мбит |
| 16862AU-128 | Увеличение памяти до 128 Мбит |
| 16862AU-700 | Увеличение частоты анализа состояний до 700 МГц |
| 16862AU-T10 | Опция режима «Timing Zoom» |
| 16863A | 102-канальный логический анализатор |
| 16863A -700 | Увеличение частоты анализа состояний до 700 МГц |
| 16863A -004 | Увеличение памяти до 4 Мбит |
| 16863A -008 | Увеличение памяти до 8 Мбит |
| 16863A -016 | Увеличение памяти до 16 Мбит |
| 16863A -032 | Увеличение памяти до 32 Мбит |
| 16863A -064 | Увеличение памяти до 64 Мбит |
| 16863A-128 | Увеличение памяти до 128 Мбит |
| 16863AU-004 | Увеличение памяти до 4 Мбит |
| 16863AU-008 | Увеличение памяти до 8 Мбит |
| 16863AU-016 | Увеличение памяти до 16 Мбит |
| 16863AU-032 | Увеличение памяти до 32 Мбит |
| 16863AU-064 | Увеличение памяти до 64 Мбит |
| 16863AU-128 | Увеличение памяти до 128 Мбит |
| 16863AU-700 | Увеличение частоты анализа состояний до 700 МГц |
| 16864A | 136-канальный логический анализатор |
| 16864A -700 | Увеличение частоты анализа состояний до 700 МГц |
| 16864A -004 | Увеличение памяти до 4 Мбит |
| 16864A -008 | Увеличение памяти до 8 Мбит |
| 16864A -016 | Увеличение памяти до 16 Мбит |
| 16864A -032 | Увеличение памяти до 32 Мбит |
| 16864A -064 | Увеличение памяти до 64 Мбит |
| 16864A-128 | Увеличение памяти до 128 Мбит |
| 16864A-T10 | Опция режима «Timing Zoom» |
| 16864AU-004 | Увеличение памяти до 4 Мбит |
| 16864AU-008 | Увеличение памяти до 8 Мбит |
| 16864AU-016 | Увеличение памяти до 16 Мбит |
| 16864AU-032 | Увеличение памяти до 32 Мбит |
| 16864AU-064 | Увеличение памяти до 64 Мбит |
| 16864AU-128 | Увеличение памяти до 128 Мбит |
| 16864AU-700 | Увеличение частоты анализа состояний до 700 МГц |
| 16864AU-T10 | Опция режима «Timing Zoom» |
| Аксессуары, пробники | |
| E5379A | Пробник 17-канальный, дифференциальный с коннектором типа Samtec |
| E5380A | Пробник 34-канальный, несимметричный с коннектором типа Mictor |
| E5380B | Пробник 34-канальный, несимметричный с коннектором типа Mictor |
| E5381A | Пробник 17-канальный, дифференциальный с коннектором типа flying leads |
| Наименование | Описание |
| E5381B | Пробник 17-канальный, дифференциальный с коннектором типа flying leads |
| E5382A | Пробник 34-канальный, несимметричный с коннектором типа Samtec |
| E5382B | Пробник 34-канальный, несимметричный с коннектором типа Samtec |
| E5867A | Дополнительный съемный накопитель |
| E5387A | Пробник 34-канальный, дифференциальный с коннектором типа Samtec |
| E5390A | Пробник несимметричный бесконнекторный типа soft touch |
| E5398A | Пробник 17-канальный несимметричный, бесконнекторный типа soft touch |
| E5402A | Пробник 34-канальный, несимметричный, бесконнекторный типа right angle touch pro |
| E5405A | Пробник 17-канальный дифференциальный, бесконнекторный типа soft touch pro |
| E5405B | Пробник 17-канальный дифференциальный, бесконнекторный типа soft touch pro |
| E5406A | Пробник 34-канальный несимметричный, бесконнекторный типа soft touch pro |
| E5864A | Дополнительный съемный накопитель |
| E5847A | Пробник 46-канальный несимметричный с коннектором типа ZIF для DDR3 x4/x8 DRAM |
| E5845A | Пробник 46-канальный несимметричный с коннектором типа ZIF для DDR3 x16 DRAM |
| N2815A | Кабель для подключения пробников |
| U4201A | Кабель для подключения пробников |
| U4203A | Пробник 34-канальный, несимметричный, типа flying leads, 160-пиновый |
| U4204A | Пробник 34-канальный несимметричный, бесконнекторный типа soft touch pro с дифференциальным тактовым каналом |
| U4205A | Пробник 34-канальный, несимметричный, типа Mictor, 160-пиновый |
| U4206A | Пробник 34-канальный несимметричный, типа soft touch pro с непосредственным подсоединением |
| Y1223A | Кабель для соединения нескольких логических анализаторов в одну систему |
| W2631B | Пробник для DDR2 x16 BGA |
| W2633B | Пробник для DDR2 x4/x8 BGA |
| W4641A | Пробник для DDR4 x16 BGA |
| W4643A | Пробник для DDR4 x4/x8 BGA |
| W4631A | Пробник для DDR4 x16 BGA |
| W4633A | Пробник для DDR4 x4/x8 BGA |
| W4636A | Пробник для 96 ball BGA, DDR4 x16 |
| E5849A | Кабель для одновременного использования двух пробников |
| W3631A | Пробник для DDR3 x16 BGA stacked DRAM |
| W3633A | Пробник для DDR3 x4/x8 BGA |
| W3636A | Пробник для DDR3 x16 BGA single die |
| FuturePlus FS2352B | Вставка для DDR3 2133 DIMM |
| FuturePlus FS2354 | Вставка для DDR3 1600 SODIMM |
| FuturePlus FS2372 | Вставка для DDR3 DIMM |
| Продолжение таблицы | 1 |
| Наименование | Описание |
| FuturePlus FS2374 | Вставка для DDR3 SODIMM |
| FuturePlus FS2510 | Вставка для DDR4 2500 DIMM |
| FuturePlus F S2510AB | Вставка для DDR4 3300 DIMM |
| FuturePlus FS2512 | Вставка для DDR4 1867 SODIMM |

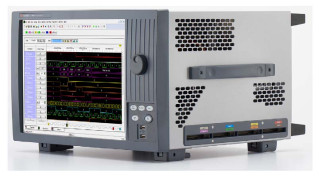

Общий вид анализаторов с указанием мест нанесения знака утверждения типа, знака поверки и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов логических и протоколов».
| Таблица 2 - Идентификационные данные (п | ризнаки) метрологически значимой части ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Logic and Protocol Analyzer Software |
| Номер версии (идентификационный номер) ПО | Не ниже 06.40.0004 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модель | 16861A | 16862A | 16863A | 16864A |
| Количество каналов | 34 | 68 | 102 | 136 |
| асинхронный режим сбора данных | ||||
| Максимальная частота сбора данных при анализе временных диаграмм (АВД) (традиционный АВД или АВД по перепадам), ГГц: - четверть каналов (опция T10); - половина каналов; - все каналы | 5 2,5 | 10 5 2,5 | 5 2,5 | 10 5 2,5 |
| Частота сбора данных в режиме «Timing Zoom» при 256 К памяти, ГГц | 12,5 | |||
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, нс | ±(1Т + 130,0+0,0001-т)* | |||
| синхронный режим сбора данных | ||||
| Максимальная частота тактового сигнала в режиме анализа логических состояний, МГц: - стандартное исполнение - опция 700 | 350 700 | |||
| Максимальная скорость передачи данных в режиме анализа логических состояний, Мб/с - стандартное исполнение - опция 700 | 700 1400 | |||
| Наименование характеристики | Значение | |||
| Модель | 16861A | 16862A | 16863A | 16864A |
| Максимальная объем памяти на всех каналах, Мб: - стандартное исполнение - опция 004 - опция 008 - опция 016 - опция 032 - опция 064 - опция 128 | 2 4 8 16 32 64 128 | |||
| Частота срабатывания системы запуска, МГц - стандартное исполнение - опция 700 | 350 700 | |||
| Поддерживаемые типы сигналов | симметричные и несимметричные | |||
| Диапазон установки напряжения порога срабатывания, с шагом 50 мВ, В | от -5 до +5 | |||
| Пределы допускаемой абсолютной погрешности измерений интервалов времени в режиме «Timing Zoom», нс: в 16-канальном блоке между 16-канальными блоками | ±(0,21 + 110-4т) ±(0,48 + 110-4т) | |||
| Примечание. Т - период выборки; т - измеренное значение интервала времени. | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания сети переменного тока, В: | |
| - частота сети переменного тока 50/60/400 Гц; | от 90 до 132 |
| - частота сети переменного тока 50/60 Гц | от 90 до 264 |
| Потребляемая мощность, ВА, не более | 325 |
| Габаритные размеры (длина х ширина х высота), | |
| не более, мм, не более | |
| - длина | 457 |
| - ширина | 451 |
| - высота | 292 |
| Масса, кг, не более | 12,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС; | от 15 до 35 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
наносится на передней панели в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт. |
| Анализатор логический 16861A или 16862A, или 16863A, или 16864A | 1* | |
| Комплект кабелей | 1 | |
| Клавиатура | 1 | |
| Манипулятор типа «мышь» | 1 | |
| Сумка для принадлежностей | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | 651-18-19 МП | 1 |
| * - модель анализатора определяется заказом | ||
осуществляется по документу 651-18-19 МП «Анализаторы логические 16861A, 16862A, 16863A, 16864A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12.03.2018 г. Основные средства поверки:
- генератор импульсов и кодовых последовательностей 81134А, рег. № 55421-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на переднюю панель и на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Техническая документация изготовителя.
