| Номер в госреестре | 71291-18 |
| Наименование СИ | Датчики линейных перемещений |
| Обозначение типа СИ | LDS |
| Изготовитель | "HB Products A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений LDS (далее - датчики) предназначены для измерений линейных перемещений регулирующего шибера компрессоров.
Принцип действия датчиков основан на взаимодействии создаваемого в трансформаторе электромагнитного поля с электромагнитным полем вихревых токов, наводимых в закрепленном на штоке сердечнике. Перемещение штока вызывает перемещение сердечника трансформатора, что приводит к пропорциональному изменению электрического сигнала. Выходной сигнал датчика передается на внешний преобразователь измерительных сигналов.
Датчики представляют собой моноблок со штоком в нижней части, модулем подключения и калибровочным модулем на лицевой стороне. Внешний вид датчиков приведен на рисунке 1.

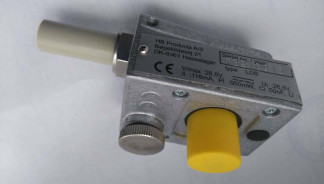

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мм | ±1 |
| Наименование характеристики | Значение |
| Диапазон значений выходного сигнала, мА | от 4 до 20 |
| Напряжение постоянного тока, В | 24±4 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 145x55x60 |
| Масса, кг, не более | 0,33 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 от 15 до 85 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус датчиков в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Датчик линейных перемещений | LDS | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4326-445-2017 | 1 экз. |
осуществляется по документу РТ-МП-4326-445-2017 «ГСИ. Датчики линейных перемещений LDS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.12.2017 г.
Основное средство поверки:
калибраторы датчиков деформаций KMF-3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10);
преобразователи аналоговых сигналов измерительные универсальные ИДЦ1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52101-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы HB Products A/S.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.07.2025 |
