| Номер в госреестре | 70760-18 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | V3D, DK-V3D |
| Изготовитель | "DECAR AUTOMOTIVE CO., LIMITED", КНР |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей V3D, DK-V3D (далее -устройство) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge -Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройств заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации
об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства V3D, DK-V3D конструктивно состоят из передвижной приборной стойки (опционально), четырех светоотражающих мишеней и одной стойки с двумя видеокамерами. В комплект приборной стойки устройств входит ПК, клавиатура, мышь и принтер.
Устройства V3D, DK-V3D выпускаются в нескольких модификациях, наименования которых помимо общего обозначения - V3D, DK-V3D - могут включать в себя следующие буквенные обозначения:
-A.C или -A, что означает, что стойки с видеокамерами устройств этих модификаций имеют привод регулирования высоты установки видеокамер;
-I.C и -I, что означает, что стойки с видеокамерами устройств этих модификаций не имеют привода регулирования высоты установки видеокамер.
Комплект поставки устройств модификаций, содержащих буквенные обозначения только -A или -I, не включает приборную стойку.

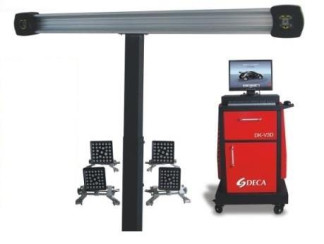

Общий вид устройств представлен на рисунке 1.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри передвижной приборной стойки.
Программное обеспечение «V3D-aligner» (далее - ПО) разработано специально для устройств V3D, DK-V3D. ПО служит для управления функциональными возможностями устройств, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | V3D-aligner |
| Номер версии (идентификационный номер ПО), не ниже | 4.7.1 |
| Цифровой идентификатор ПО | 3AA64BDD |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол развала колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности | ±25 |
| измерений, ' | ±5 |
| Угол суммарного схождения колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности | ±20 |
| измерений, ' | ±5 |
| Угол продольного наклона оси поворота колес | |
| Диапазон измерений, ° | ±15 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности | |
| измерений, ' | ±6 |
| Угол поперечного наклона оси поворота колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности | ±30 |
| измерений, ' | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДхШхВ), мм, не более - отражающих мишеней | 400x400x135 |
| - стойки с видеокамерами | 2750x400x300 |
| - приборная стойка | 760x760x 1150 |
| Масса, кг, не более - отражающих мишеней | 3,5 |
| - стойки с видеокамерами | 115 |
| - приборной стойки | 100 |
| Диапазон рабочих температур, °С | от +5 до + 35 |
| Требования по электропитанию - напряжение питания переменного тока, В | 220+9 % 220 -15 % |
| - частота переменного тока, Гц | 50±1 |
наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки осей и колес автомобилей V3D, DK-V3D | - | 1 шт. |
| Приборная стойка | - | В зависимости от модификации |
| Персональный компьютер с устройствами ввода и вывода информации | - | В зависимости от модификации |
| Комплект принадлежностей и приспособлений | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 53-17 | 1 экз. |
осуществляется по документу МП АПМ 53-17 «Устройства для измерений углов установки колес автомобилей V3D, DK-V3D. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» октября 2017 г.
Основные средства поверки:
- квадрант оптический КО-бОМ, ±120°, ПГ ±30'' (рег. № 26905-04);
- стол поворотный СТ-31, (0 - 360)°, ПГ ±10'' (рег. № 13712-93).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «DECAR AUTOMOTIVE CO., LIMITED», КНР
| Зарегистрировано поверок | 13 |
| Поверителей | 6 |
| Актуальность данных | 02.11.2025 |
