| Номер в госреестре | 70574-18 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | FM 500 |
| Изготовитель | "VEB Thuringer Industriewerk", ГДР |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная FM 500 предназначена для измерений силы при механических испытаниях образцов на растяжение.
Принцип действия машины заключается в измерении силы, приложенной к закрепленному в зажимах испытываемому образцу, при перемещении подвижного зажима.
Конструктивно машина представляет собой вертикальную станину, на которой закреплены: механизм перемещения подвижной траверсы, состоящий из приводного электродвигателя, механизма силовозбуждения и зажимного устройства с подвижным и неподвижным захватами для закрепления испытываемого образца; циферблатное указательное устройство силоизмерителя; самопишущее устройство, органы управления.
Механизм перемещения подвижного захвата приводится в движение от электродвигателя через клиноременный привод. Крутящий момент электродвигателя передается на машинный вал и через фрикционную передачу на вал механизма силовозбуждения. Рычаг механизма силовозбуждения имеет крепления для установки дисковых гирь и кинематически связан с зажимным устройством. При отклонении рычага от вертикального положения усилие, возникающее под воздействием силы тяжести на дисковые гири, закрепленные на рычаге, передается через подвижный нижний захват на испытываемый образец. Значение этого отклонения, соответствующее создаваемой нагрузке на образец, передается на ось стрелки циферблатного указательного устройства силоизмерителя, имеющего соосную стрелку указателя максимального значения. Отклонение рычага и соответствующее ему увеличение нагрузки на образец продолжается до тех пор, пока образец не разорвется. После сброса нагрузки при разрыве испытываемого образца рычаг механизма силовозбуждения возвращается в вертикальное положение, стрелка указательного устройства силоизмерителя возвращается в нулевое положение, а стрелка указателя максимального значения останавливается в положении, соответствующем максимальной нагрузке при разрыве образца.
Машина имеет три поддиапазона силовозбуждения (А, В и С), каждому поддиапазону соответствует шкала на циферблатном указательном устройстве силоизмерителя. Выбор поддиапазонов силовозбуждения осуществляется за счет количества дисковых гирь, которые прикрепляются к рычагу механизма силовозбуждения.
Самопишущее устройство служит для записи на диаграммную ленту (при необходимости) сигнала, соответствующего нагрузке, приложенной к образцу. При этом перемещение диаграммной ленты пропорционально перемещению подвижного захвата и растяжению испытываемого образца.
Переключение приводного механизма на ход вниз, холостой ход и ход вверх производится при помощи распределительной ручки.
Общий вид машины представлен на рисунке 1.

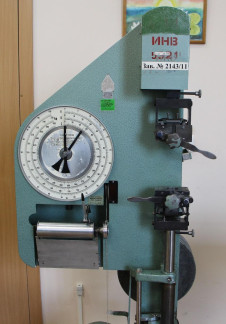

Рисунок 1 - Общий вид машины испытательной FM 500
Пломбирование машины испытательной FM 500 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики средства измерений | Значение | ||
| Наибольший предел измерений силы (нагрузки), кН (кгс) | 5,0 (500) | ||
| Наименьший предел измерений силы (нагрузки), кН (кгс) | 0,1 (10) | ||
| Наибольший предел показаний силы (нагрузки) в поддиапазонах измерений силы (нагрузки), кН: | А | В | С |
| 100 | 250 | 500 | |
| Цена деления в поддиапазонах измерений силы (нагрузки), кН | 0,2 | 0,5 | 1,0 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики средства измерений | Значение |
| Максимальное расстояние между зажимными устройствами, мм, не менее | 200 |
| Количество поддиапазонов измерений силы | 3 |
| Параметры электрического питания: - номинальное напряжение трехфазной сети переменного тока, В - номинальная частота переменного тока, Гц | 380 50 |
| Потребляемая мощность, кВ-А, не более | 5 |
| Габаритные размеры средства измерений, мм, не более: - ширина - глубина - высота | 780 600 1750 |
| Масса, кг, не более | 220 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +10 до +35 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная FM 500 в составе: | - | 1 шт. |
| - нагружающее устройство | - | 1 шт. |
| - шкаф измерения и управления | - | 1 шт. |
| - комплект принадлежностей | - | 1 компл. |
| Паспорт | КУМЗ.4271.004-2017 ПС | 1 экз. |
| Методика поверки | МП 111-233-2017 | 1 экз. |
осуществляется по документу МП 111-233-2017 «ГСИ. Машина испытательная FM 500. Методика поверки», утвержденному ФГУП «УНИИМ» 27 ноября 2017 г.
Основные средства поверки:
- рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, диапазон измерений силы от 0,1 до 5,0 кН, пределы допускаемой относительной погрешности ±0,24 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «VEB Thuringer Industriewerk», ГДР
