| Номер в госреестре | 70137-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-2000, РВС-3000, РВС-5000 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

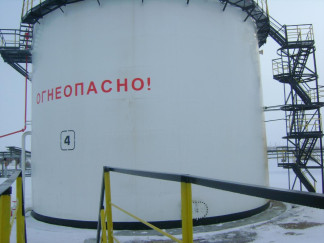

Резервуары стальные вертикальные РВС-1000, РВС-2000, РВС-3000, РВС-5000, представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение |
| Резервуары стальные горизонтальные цилиндрические РВС-1000 | |
| 6 7 | АО “Самаранефтегаз” Самарская область, БКНС-070 Сосновская |
| Резервуары стальные горизонтальные цилиндрические РВС-2000 | |
| 1 | АО “Самаранефтегаз” Самарская область, ЦННД Покровский водозабор |
| 2б | АО “Самаранефтегаз” Самарская область, ННСП, ЦПНГ-5, УПСВ Бариновская |
| 4 | АО “Самаранефтегаз” Самарская область, УПСВ Покровская |
| Резервуары стальные горизонтальные цилиндрические РВС-3000 | |
| 14 | АО “Самаранефтегаз” Самарская область, УПН Яблоневская |
| Резервуары стальные горизонтальные цилиндрические РВС-5000 | |
| 3 | АО “Самаранефтегаз” Самарская область, УПН Товарный парк |
| 2а | АО “Самаранефтегаз” Самарская область, НСП ЮГМ, ЦПНГ-5, Нефтегорск |
| 4 11 | АО “Самаранефтегаз” Самарская область, НСП Отрадный УКПН-1 |
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
| Заводской номер резервуара | Наименование характеристики | |||||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Г еометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | ||
| Резервуары стальные горизонтальные цилиндрические РВС-1000 | ||||||
| 6 | 1000 | ±0,2 | 975,763 | 12790 | 11400 | |
| 7 | 973,277 | 12725 | 11400 | |||
| Резервуары стальные горизонтальные цилиндрические РВС-2000 | ||||||
| 4 | 2000 | ±0,2 | 1897,814 | 12120 | 10500 | |
| 3 | 1889,279 | 12350 | ||||
| 1 | 1902,292 | 13140 | ||||
| 2б | 2184,576 | 12578 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-3000 | ||||||
| 11 | 3000 | ±0,2 | 2974,389 | 12477 | 10500 | |
| 14 | 2970,989 | 12385 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-5000 | ||||||
| 2а | 5000 | ±0,1 | 5137,983 | 15575 | 10500 | |
| 4 | 4030,223 | 12386 | ||||
| 3 | 4282,023 | 12444 | ||||
| 11 | 4286,408 | 12305 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-1000 | ||||||
| 6 | 11990 | 10461 | от -40 до +50 | от -40 до +50 | 34665 | 30 |
| 7 | 11920 | 10450 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-2000 | ||||||
| 4 | 11830 | 15192 | от -40 до +50 | от -40 до +50 | 58935 | 30 |
| 3 | 11935 | 15160 | ||||
| 1 | 12000 | 15208 | ||||
| 2б | 11905 | 15307 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-3000 | ||||||
| 11 | 12010 | 19027 | от -40 до +50 | от -40 до +50 | 80305 | 30 |
| 14 | 11945 | 19014 | ||||
| Резервуары стальные горизонтальные цилиндрические РВС-5000 | ||||||
| 2а | 15000 | 20915 | от -40 до +50 | от -40 до +50 | 108430 | 30 |
| 4 | 11810 | 20880 | 108700 | |||
| 3 | 12000 | 22815 | 108300 | |||
| 11 | 11900 | 22815 | 108430 | |||
наносится на титульный лист паспорта резервуара методом печати.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС 1000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 шт. | |
| Резервуар стальной вертикальный цилиндрический | РВС 2000 | 3 экз. |
| Паспорт | 3 шт. | |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС 3000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 шт. | |
| Резервуар стальной вертикальный цилиндрический | РВС 5000 | 4 экз. |
| Паспорт | 4 шт. | |
| Г радуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки »
Основные средства поверки:
Рулетка измерительная 2-го класса точности Р30У2К, регистрационный № 46391-11. Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, регистрационный № 46391-11
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя
отсутствуют
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
