| Номер в госреестре | 69992-17 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | 2КЭД-50-0,25-1 Россиянка |
| Изготовитель | ФГУП "Воронежский механический завод", г.Воронеж |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные 2КЭД-50-0,25-1 «Россиянка» (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:
- каркаса;
- маниофольда (с фильтром);
- блок управления и индикации;
- насос напорного (всасывающего типа);
- измеритель объема;
- устройство съема сигналов;
- клапан двойного действия (долива);
- заправочные шланги;
- заправочные пистолеты.
Характер производства колонок - единичное, колонки: заводской № 006, заводской № 008, заводской № 007, заводской № 062, заводской № 060.

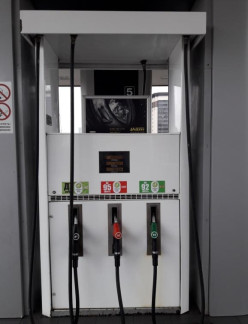

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2-3.
Пломба поверителя ( 1 шт.)
Пломбировочная проволока Пломбировочные болты
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальный расход топлива через один рукав колонки, л/мин, не менее | 40 |
| Наименьший расход, л/мин | 2 |
| Минимальная доза выдачи топлива, л | 2 |
| Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
| Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон: - не более чем на 5 °С, % - более чем на 5 °С, % | ±0,25 ±0,30 |
| Электропитание от сети переменного однофазного и трехфазного тока: напряжение, В частота, Гц | ООА +10% (\ + 10% 380 -15% ; 220 -15% 50±1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +50 от 30 до 100 |
| Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива | от -40 до +35 от -40 до +50 |
| Маркировка взрывозащиты | 1ExdIIBT6, 2Ехт11Т3 X, [Ехю]ПС. |
Остальные характеристики, в зависимости от исполнения, представлены в таблице 2.
Таблица 2
| Характеристика | Исполнение | |
| заводские номера 062, 060 | заводские номера 006, 008, 007 | |
| Количество дисплеев, шт. | 2 | 2 |
| Количество раздаточных кранов, шт. | 6 | 8 |
| Количество видов топлива | 3 | 4 |
| Количество одновременно обслуживаемых потребителей | 2 | 2 |
| Габаритные размеры (ДхШхВ), мм, не более | 1305x873x2403 | |
| Масса, кг, не более | 450 | |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Комплект поставки колонок приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Колонка топливораздаточная 2КЭД-50-0,25-1 «Россиянка» (зав. №№ 006, 008, 007, 062, 060) | 5 шт. |
| Руководство по эксплуатации | 5 экз. |
| Формуляр | 5 экз. |
осуществляется по документам:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;
МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка. Основные средства поверки:
- при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;
- при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр колонки.
реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя
